RAIS Viva L 120

RAIS Viva L 120

Energi mærkning

Viva L 120 is een zeer eenvoudige houtkachel – rond, elegant en sculpturaal. De strakke lijnen van de mooi gebogen deur en de discrete handgreep passen bij het design van de kachel. De grote glazen ruit biedt een mooi zicht op het vuur, waarbij de focus echt op de vlammen ligt. U kunt zelf kiezen voor een kleur, zijglas, handgreep, topplaat en nog veel meer, en de houtkachel zo perfect aanpassen aan uw huis.

Leverbaar met handmatig bediende klep of met CleverAir, waarmee de luchttoevoer automatisch wordt geregeld voor een gegarandeerd optimale verbranding.

Dit model is ook leverbaar als gashaard.

reddot logo


Galerij

Tekeningen

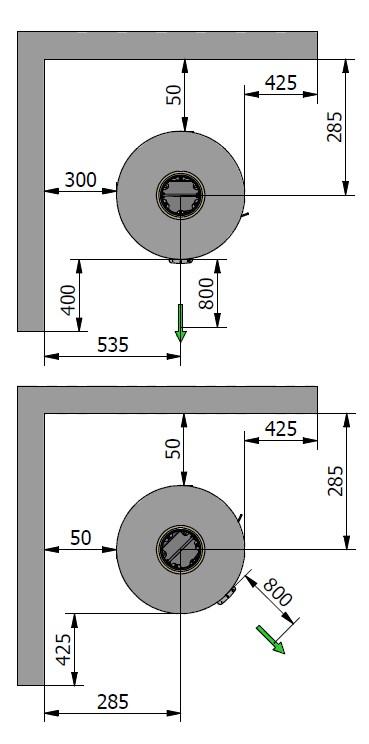

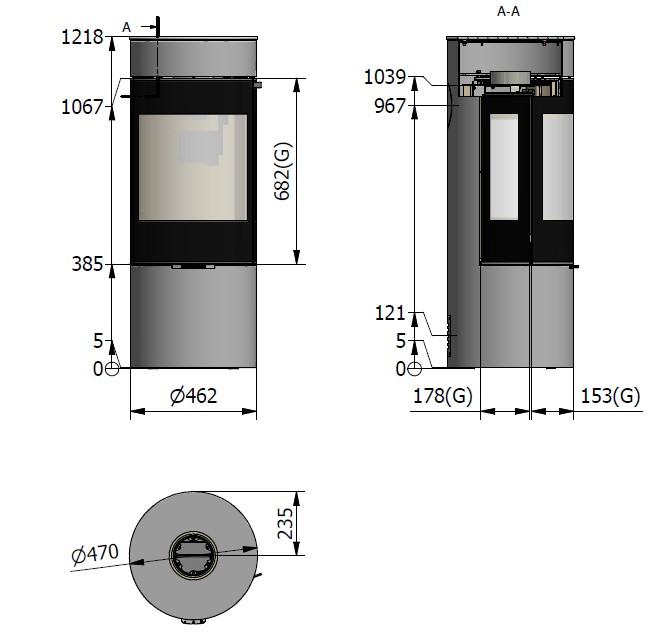

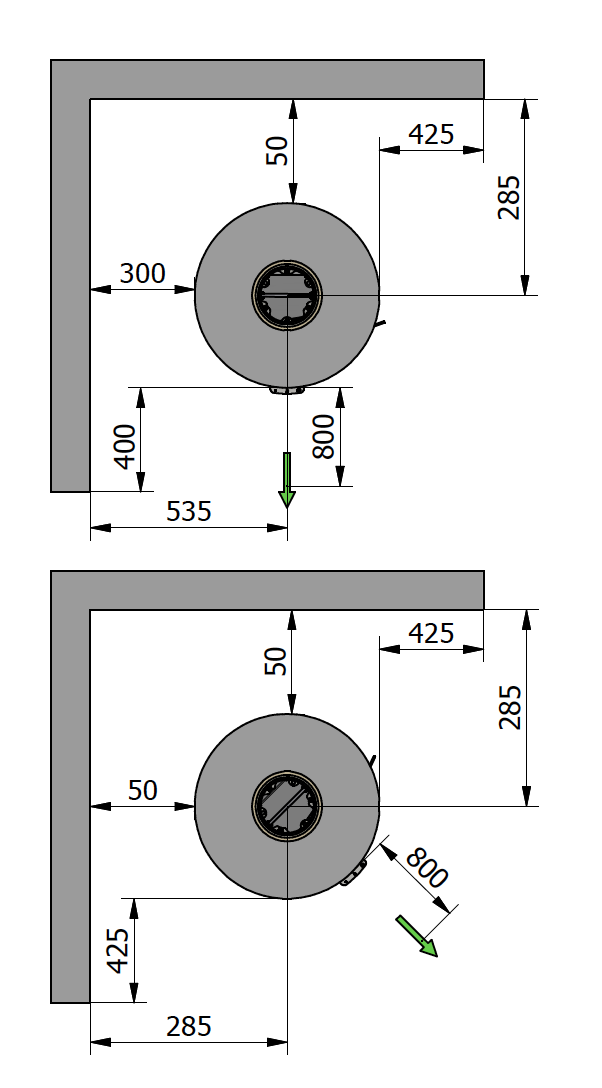

VIVA l 120 med sideglas

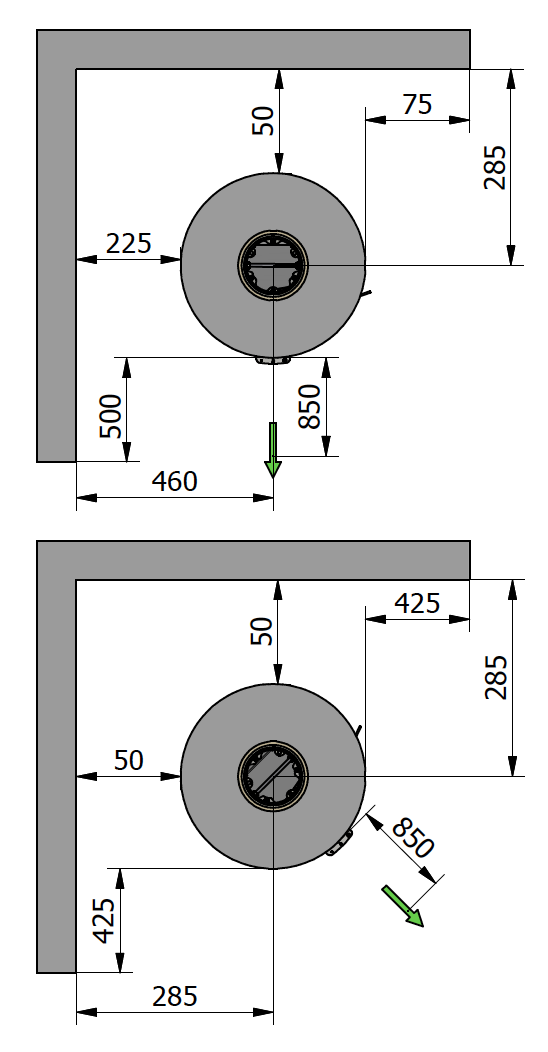

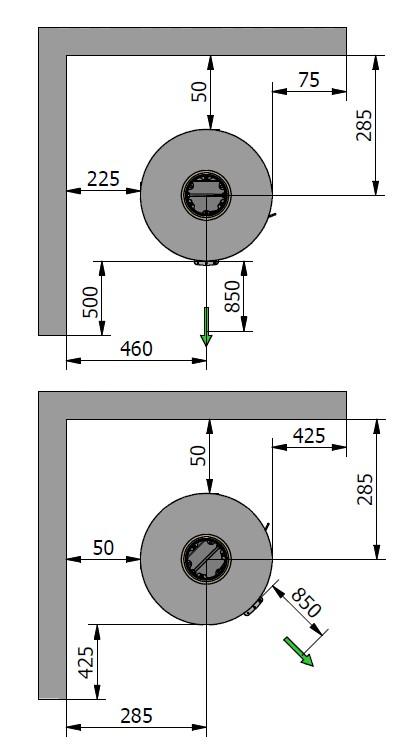

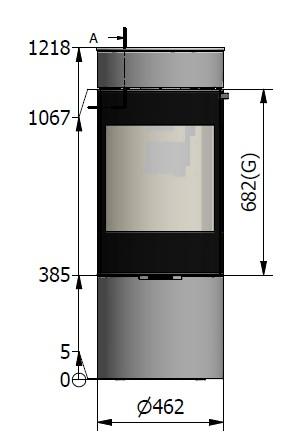

VIVA L 120 uden sideglas
tegning viva l 120

Technische Gegevens

  • Dimensis (B-D-H)
  • Buitenafmetingen (B-D-H) in mm: Ø470 - 1218 mm
  • Binnenafmetingen van de (B-D-W) verbrandingskamer: 352 - 292 - 446 mm
  • Rookuitlaat (diameter): 150 mm
  • Afstand van het midden van de bovenplaat naar de achterrand in mm: 235 mm
  • Afstand van de vloer tot het midden van de AirSystem-verbinding: 121 mm
  • Afstand van de vloer tot het midden van de rookuitlaat bovenaan: 1039 mm
  • Afstand van de vloer tot het midden van de rookuitlaat achteraan: 967 mm
  • Nominaal vermogen: 5,6 kW

  • Output
  • Effect (min-max): 3-7 kW
  • Verwarming (bij-20o C): 40 - 110 m2
  • Gewicht in kg: 100 kg
  • - waarvan zeepsteen: 25 kg

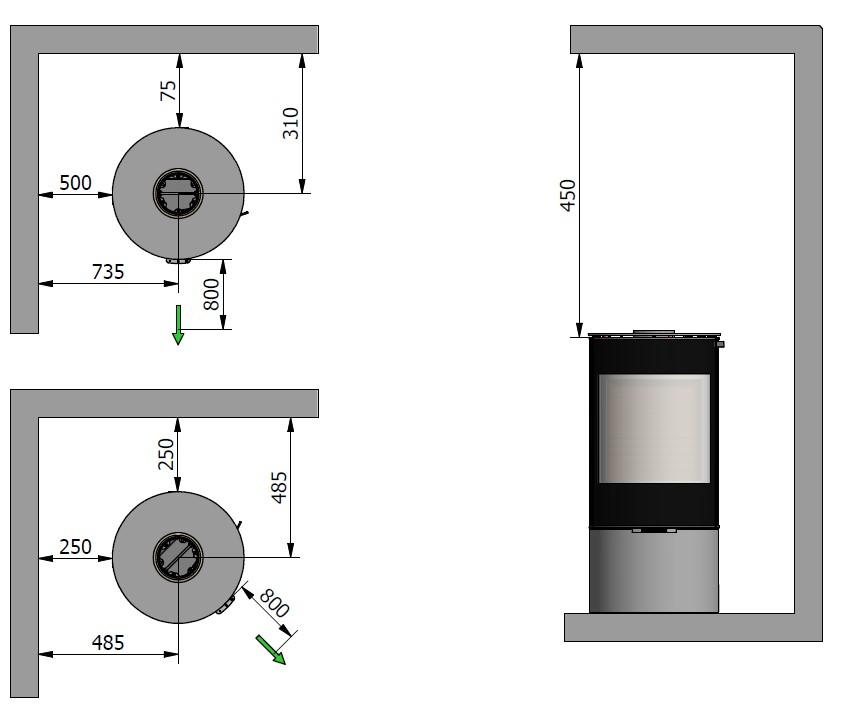

  • AFSTAND TOT BRANDBAAR MATERIAAL
  • Tot nabije wand in mm: 400 mm
  • Tot achterwand in mm: 75 mm

  • SPECIFICATIES
  • Stalen deur met glas: STANDARD
  • Glazen deur: ACCESSORY
  • Glazen zijkant: ACCESSORY
  • Handvat met verschillend design: ACCESSORY
  • Rookuitlaat bovenaan en achter: STANDARD
  • Schudrooster en asbak: STANDARD
  • AirSystem: STANDARD
  • CleverAir: ACCESSORY
  • Draaiende voet met draaiende rookuitlaatkraag: ACCESSORY
  • Bovenplaat uit roestvrij staal: ACCESSORY

Gebruiksaanwijzing / Installatiehandleiding

Gebruikers-/installatiehandleiding
Download de installatie-/gebruikershandleiding .pdf
Online installatie-/gebruikershandleiding Online
Gebruikershandleiding Online
Prestatieverklaring .pdf

Informatie voor architecten
RAIS biedt CAD-tekeningen voor professioneel gebruik door architecten en andere professionals.
Om onze tekeningen te kunnen gebruiken, moet er Autocad versie 2000 of versie 14 of vergelijkbare software op uw computer geïnstalleerd zijn.

Download VIVA 120 L - DWF

Download VIVA 120 L - DWG

Download VIVA 120 L - IPT

Download VIVA 120 L - SAT

Download VIVA 120 L - STP
