RAIS Viva L 120

RAIS Viva L 120

Energi mærkning

Viva L 120 er en superenkel brændeovn – rund, elegant og skulpturel. Den smukt buede låges stamme linjer og det diskrete håndtag matcher ovnens design. Den store glasrude giver dig et godt indsyn til ilden, hvor flammerne virkelig er i fokus. Ved selv at vælge farve, sideglas, håndtag, topplade og meget andet, har du mulighed for at tilpasse brændeovnen til netop dit hjem.

Fås med manuelt spjæld eller med CleverAir, hvor luftreguleringen styres automatisk og sikrer optimal forbrænding.

Denne model fås også som gaspejs.

reddot logo


Galleri

Tegninger

Viva L 120 without side glass
Viva L 120 u. sideglas

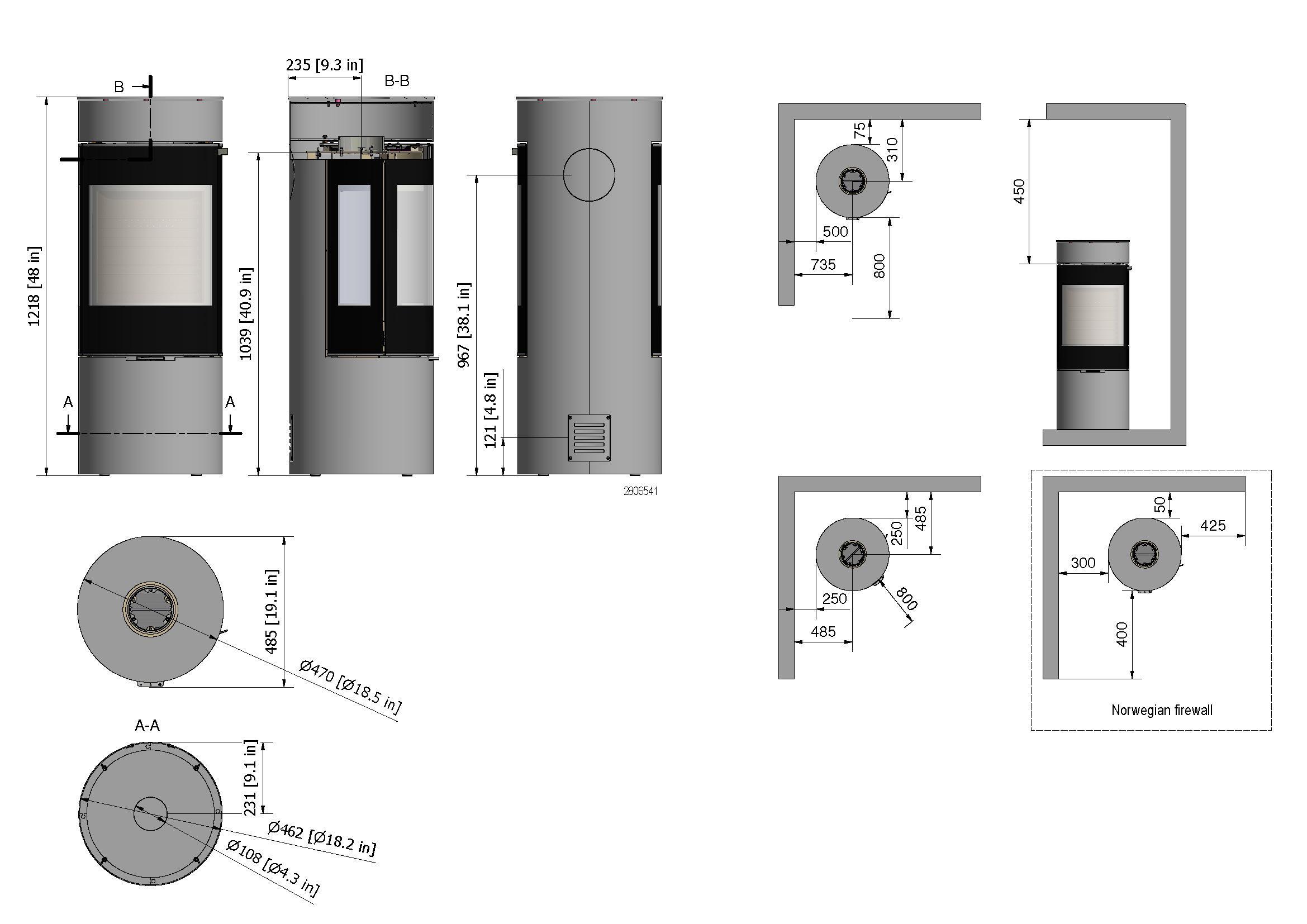

Viva L 120 with side glass
Viva L 120 m. sideglas

Tekniske data

  • Mål (B-D-H)
  • Ydre mål (B-D-H) i mm.: Ø470 - 1218 mm
  • Brændkammerets indre mål (B-D-H) i mm.: 352 - 292 - 446 mm
  • Røgafgang (diameter) Ø: 150 mm
  • Afstand fra center til toppladens bagkant i mm.: 235 mm
  • Afstand fra gulv til center Airsystem tilslutning: 121 mm
  • Afstand fra gulv til center røgafgang top: 1039 mm
  • Afstand fra gulv til center røgafgang bag: 967 mm
  • Nominel effekt: 5,6 kW

  • Effekt
  • Effekt (min-max) i kwh: 3-7 kW
  • Opvarmer (ved 20 gr.) i m2: 40 - 110 m2
  • Vægt i kg: 100 kg
  • Heraf fedtsten: 25 kg

  • Afstand til brændbart materiale
  • Til væg ved siden i mm.: 400 mm
  • Til væg bagud i mm.: 75 mm

  • Specifikationer
  • Ståldør med glas: STANDARD
  • Glasdør: ACCESSORY
  • Sideglas: ACCESSORY
  • Håndtag i andet design: ACCESSORY
  • Røgafgang top og bagside: STANDARD
  • Rysterist og askeskuffe: STANDARD
  • luftsystem: STANDARD
  • CleverAir: ACCESSORY
  • Drejesokkel m/drejelig røgstuds: ACCESSORY
  • Topplade rustfri stål: ACCESSORY

Bruger-/ installationsvejledning

Bruger-/installationsvejledning
Download installations-/brugermanual .pdf
Online installations-/brugermanual Online
Brugervejledning Online
Prøvningsattest .pdf
Prøvningsattest .pdf
Ydeevnedeklaration .pdf

Arkitektinfo
RAIS stiller CAD-tegninger til rådighed for arkitekter og andre fagfolk til professionelt brug.
For at kunne bruge vores tegninger, Skal du have Autocad version 2000 eller version 14 eller lignende software installeret på din computer.
