RAIS Viva L 120

RAIS Viva L 120

Energi mærkning

Viva L 120 er en super enkel ovn – rund, elegant og skulpturell. De stramme linjene på den fine, buede døren og det diskrete håndtaket matcher ovnens design. Det store glassvinduet gir deg et godt innblikk til ilden, hvor flammene virkelig er i fokus. Ved å selv velge farge, sideglass, håndtak, topplate og mye mer har du mulighet for å tilpasse vedovnen til nettopp ditt hjem.

Fås med manuelt spjeld eller med CleverAir, hvor luftreguleringen styres automatisk og sikrer optimal forbrenning.



Denne modellen fås også som gasspeis.

reddot logo



Galleri

Tegninger

Viva L 120 without side glass
Viva L 120 u. sideglas

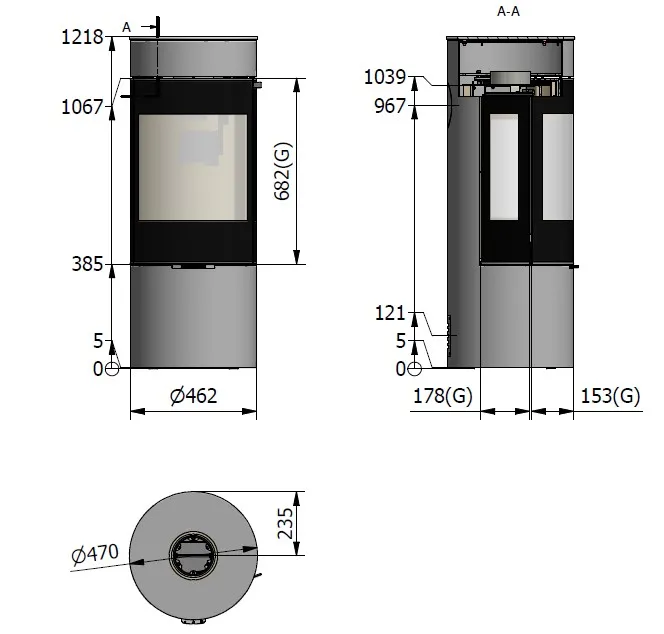

Viva L 120 with side glass
Viva L 120 m. sideglas

Tekniske data

  • Mål (B-D-H)
  • Ytre mål (B-D-H) i mm.: Ø470 - 1218 mm
  • Brennkammerets indre mål: 352 - 292 - 446 mm
  • Røykutgang (diameter): 150 mm
  • Avstand fra midten til topplatens bakkant: 235 mm
  • Avstand fra gulv til midten av AirSystem-tilkobling: 121 mm
  • Avstand fra gulv til røykutgang topp: 1039 mm
  • Avstand fra gulv til midten av bakside: 967 mm
  • Nominell effekt: 5,6 kW

  • Effekt
  • Effekt (min-maks.): 3-7 kW
  • Varmer opp (ved 20°): 40 - 110 m2

  • Vægt
  • Vekt i kg: 100 kg
  • Herav kleberstein: 25 kg

  • Avstand til brennbart materiale
  • Til sidevegg: 400 mm
  • Til bakvegg: 75 mm
  • AVSTAND TIL BRANNMUR - SIDEVEGG: 225/300
  • AVSTAND TIL BRANNMUR - BAKVEGG: 50/50

  • Spesifikasjoner
  • Stållåge: STANDARD
  • Glasslåge: ACCESSORY
  • Sideglass: ACCESSORY
  • Håndtak i annet design: ACCESSORY
  • Røykutgang: Topp og bakside: STANDARD
  • Risterist og askeskuff: STANDARD
  • AirSystem: STANDARD
  • CleverAir: ACCESSORY
  • Dreiesokkel m/dreibar røykstuss: ACCESSORY
  • Topplade rustfri stål: ACCESSORY

Bruks- / installasjonsansvisning

Bruks-/installasjonsveiledning
Last ned installasjons-/bruksanvisning .pdf
Online installasjons-/bruksanvisning Online
Brukerveiledning Online
Prøvningsattest .pdf
Prøvningsattest .pdf
Ytelseserklæring .pdf

Arkitektinfo
RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk.
For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.
