RAIS Visio 2:1

RAIS Visio 2:1

Energi mærkning

De RAIS Visio 2:1 zorgt voor een fantastische verbinding tussen twee afzonderlijke kamers  of in een scheidingswand die zulke kamers verdeelt. Aangezien u in staat zult zijn om letterlijk door het vuur te zien! De RAIS Visio 2:1 is praktisch onzichtbaar.

Het brede ontwerp laat een blijvende indruk na die alleen wordt benadrukt door de heldere ruiten. De slanke structuur zorgt ervoor dat hij gemakkelijk in de muur past.

De elegante expressie wordt benadrukt door het verticale schuifsysteem dat een voortreffelijk vuur garandeert. De kachel genereert ook een gelijkmatige en aangename warmte - kortom, constante dagelijkse luxe!


Galerij

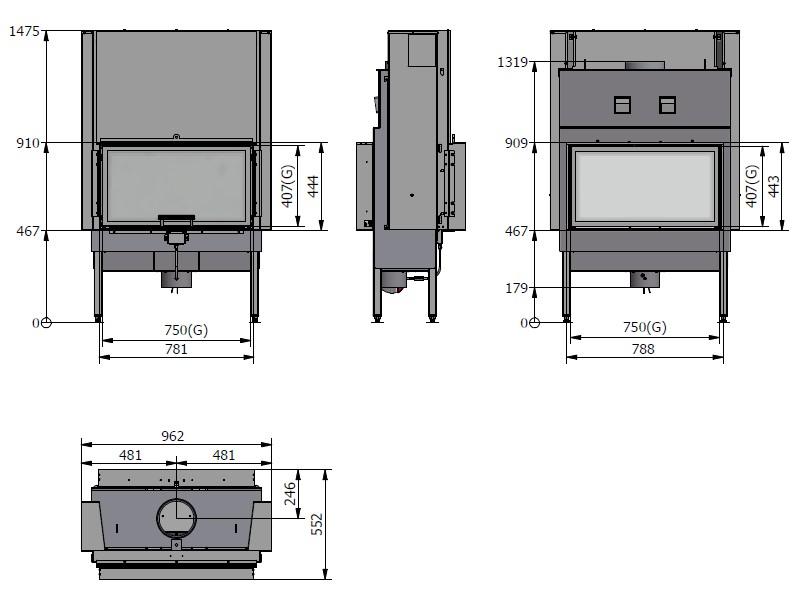

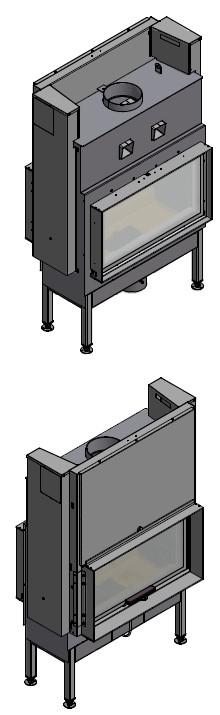

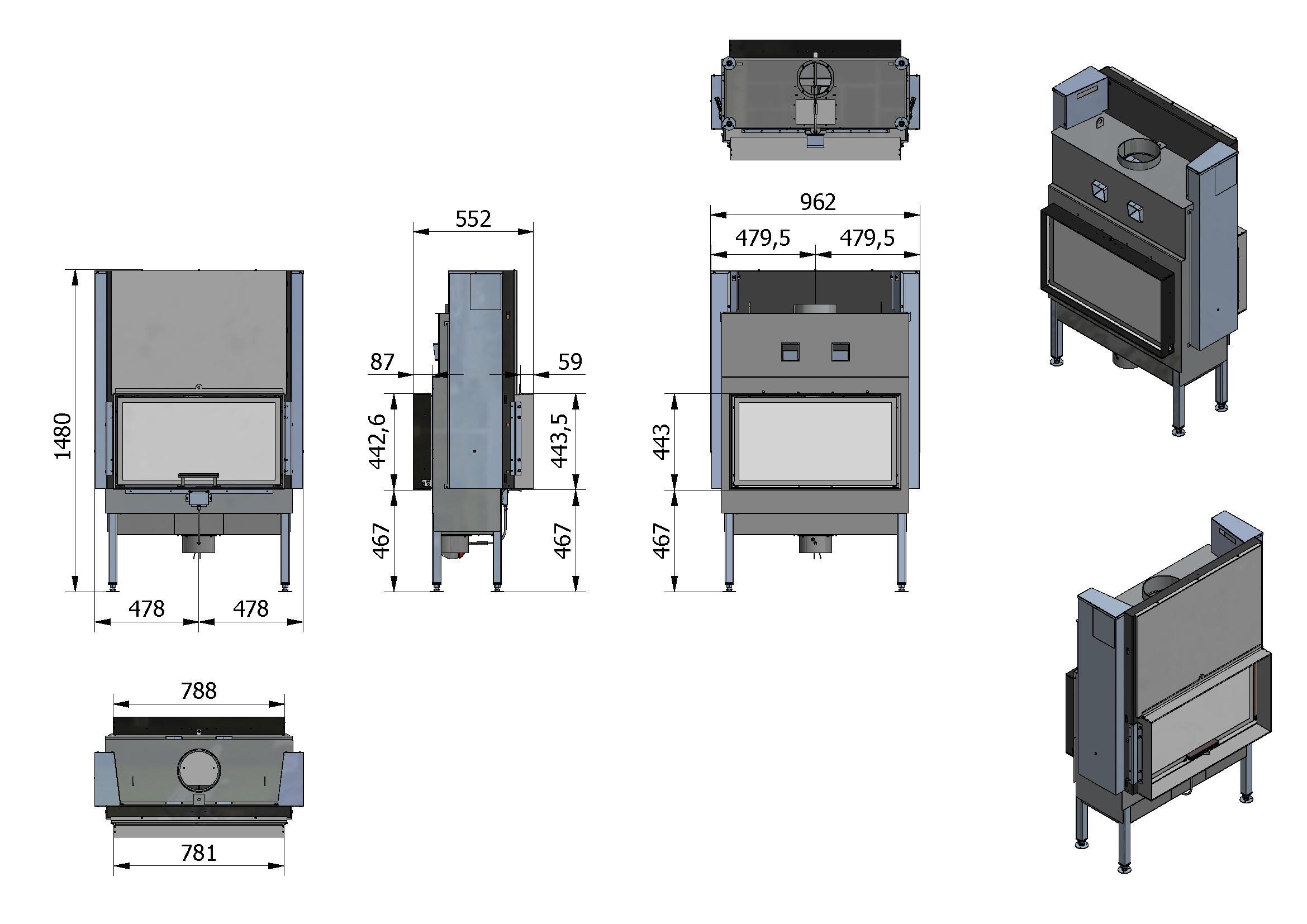

Tekeningen

VIS4h4S 00

Technische Gegevens

  • Dimensis (B-D-H)
  • Buitenafmetingen (B-D-H) in mm: 962-652-1506
  • Binnenafmetingen van de (B-D-W) verbrandingskamer: 694-222-210
  • Inbouwafmetingen (B-D-W) in mm: 788-444
  • Afmetingen extern frame (B-D-W) in mm: 781-444/788-443
  • Afstand van het midden van de bovenplaat naar de achterrand in mm: 200

  • Output
  • Effect (min-max): 5-9
  • Gewicht in kg: 235

  • AFSTAND TOT BRANDBAAR MATERIAAL
  • Tot nabije wand in mm: 350
  • Tot plafond in mm: 1182
  • Tot vloer in mm: 475
  • Tot meubelen: 1200

  • SPECIFICATIES
  • Glazen deur met zwarte rand: STANDARD
  • Glazen deur met roestvrije rand: ACCESSORY
  • Afdeklijst, zwart: ACCESSORY
  • Afdeklijst, roestvrij: ACCESSORY

Gebruiksaanwijzing / Installatiehandleiding

User/installation manual
Download installation/user manual .pdf
Online installation/user manual Online
Prøvningsattester .pdf
Informatie voor architecten
RAIS biedt CAD-tekeningen voor professioneel gebruik door architecten en andere professionals. Om onze tekeningen te kunnen gebruiken, moet er Autocad versie 2000 of versie 14 of vergelijkbare software op uw computer geïnstalleerd zijn.
1256550 .pdf
1256550.dxf .dxf
Download Visio 2:1 .dwg
Download Visio 2:1 .sat
Download Visio 2:1 .stp
Download Visio 2:1 .adsk
