Design selv…
RAIS Visio 2:1

RAIS Visio 2:1

Energi mærkning

RAIS Visio 2:1 kan skape en fantastisk sammenheng mellom rom - eller gjennom vegger som adskiller rom. Fordi man kan se tvers gjennom flammene! RAIS Visio 2:1 er så godt som usynlig.

Det brede designet gir et markant uttrykk - noe som understrekes av rene vinduer. Den slanke oppbyggingen gjør den enkel å tilpasse i veggen.

Heve-senke-systemet fremhever det elegante uttrykket - et førsteklasses ildsted! I tillegg gir det jevn og behagelig varme. Alt i alt storslått hverdagsluksus.

Vejl. NOK pris fra 49.900

Galleri

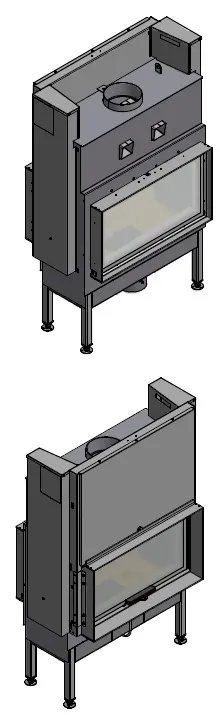

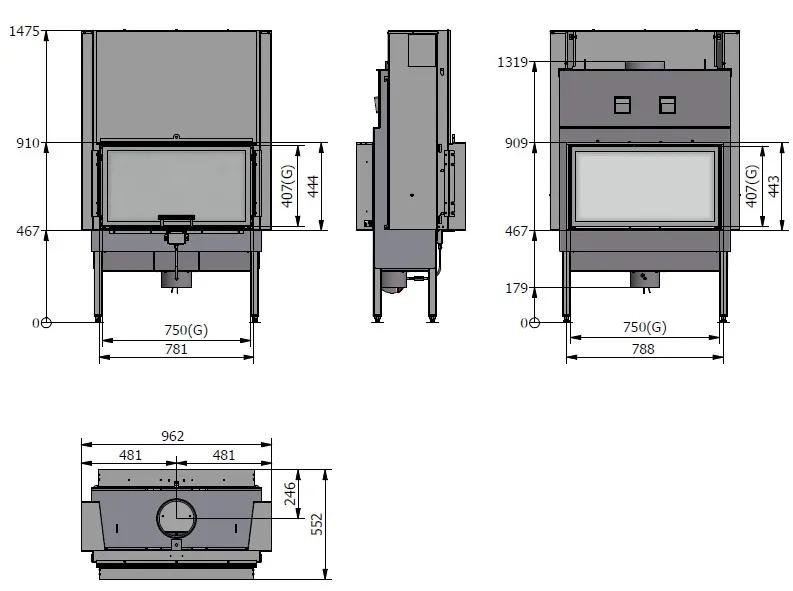

Tegninger

VIS4h4S 00

Tekniske data

  • Mål (B-D-H)
  • Ytre mål (B-D-H) i mm.: 962-652-1506
  • Brennkammerets indre mål: 694-222-210

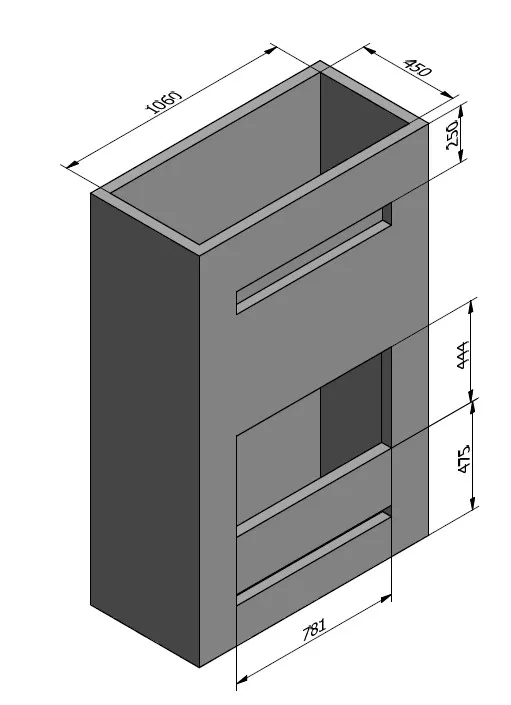

  • Innbyggingsmål: 788-444
  • Rammens ytre mål: 781-444/788-443
  • Avstand fra midten til topplatens bakkant: 200

  • Effekt
  • Effekt (min-maks.): 5-9

  • Vægt
  • Vekt i kg: 235

  • Avstand til brennbart materiale
  • Til sidevegg: 350
  • Til tak: 1182
  • Til gulv: 475
  • Møbleringsavstand: 1200

  • Spesifikasjoner
  • Glassdør med sort kant: STANDARD
  • Glassdør med rustfri kant: ACCESSORY
  • Dekkramme sort: ACCESSORY
  • Dekkramme rustfri: ACCESSORY

Bruks- / installasjonsansvisning

Bruks-/installasjonsansvisning
Last ned installasjons-/bruksanvisning .pdf
Online installasjons-/bruksanvisning Online
Prøvningsattester .pdf
Arkitektinfo
RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk. For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.
1256550 .pdf
1256550.dxf .dxf
Download Visio 2:1 .dwg
Download Visio 2:1 .sat
Download Visio 2:1 .stp
Download Visio 2:1 .adsk
