RAIS Visio 2:1

RAIS Visio 2:1

Energi mærkning

RAIS Visio 2:1 kan bidra till att skapa samband mellan olika rum - eller mellan väggar som skiljer rum åt. Därför att man kan se rakt igenom - genom eld! RAIS Visio 2:1 är nästan osynlig.

Dess breda design ger ett distinkt uttryck - vilket framhävs ytterligare av rena rutor. Den slanka uppbyggnaden gör den enkel att montera i väggen.

Höj-sänk-systemet framhäver det eleganta uttrycket - eld från första parkett! Dessutom avges en jämn och behaglig värme. Totalt sett - äkta vardagslyx.


Galleri

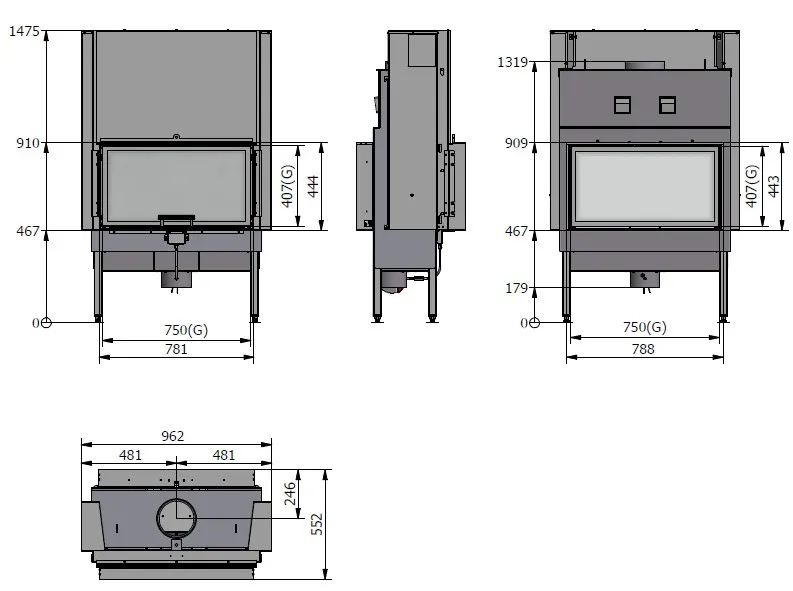

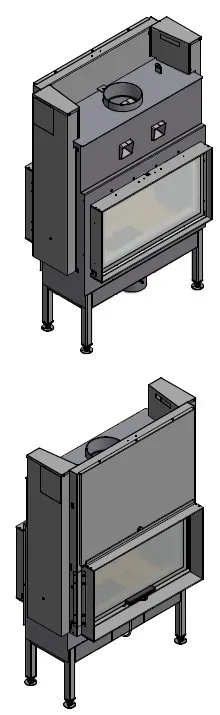

Ritningar

VIS4h4S 00

Tekniska data

  • Yttermått: 962-652-1506
  • Brännkammarens innermått: 694-222-210

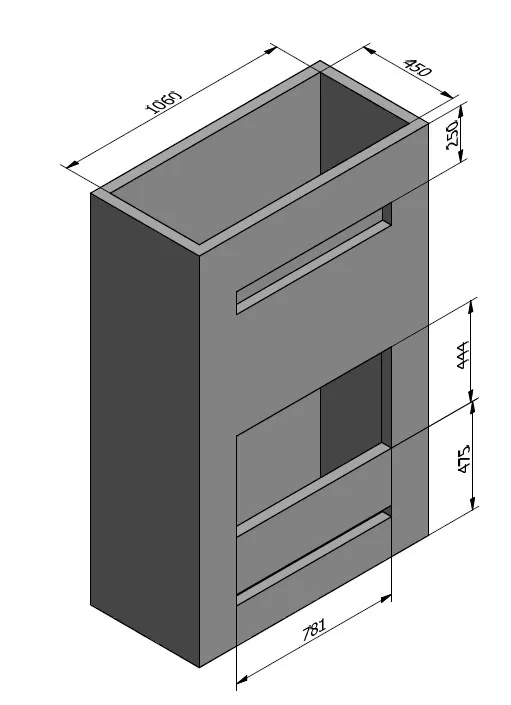

  • Inbyggnadsmått: 788-444
  • Ramens yttermått: 781-444/788-443
  • Avstånd från centrum till topplattans bakkant: 200

  • Effekt
  • Effekt (min-max): 5-9
  • Vikt i kg: 235

  • Avstånd till brännbart material
  • Till vägg från sidan: 350
  • Till tak: 1182
  • Till golv: 475
  • Möbleringsavstånd: 1200

  • Specifikationer
  • Glaslucka med svart kant: STANDARD
  • Glaslucka med rostfri kant: ACCESSORY
  • Täckram svart: ACCESSORY
  • Täckram rostfri: ACCESSORY

Bruksanvisning / Installationsvägledning

Bruks/installationsanvisning
Ladda ner installations-/bruksanvisning .pdf
Installations-/bruksanvisning Online Online
Prøvningsattester .pdf
Arkitektinformation
RAIS ställer CAD-ritningar till förfogande för arkitekter och andra yrkesverksamma för yrkesmässigt bruk. För att kunna använda våra ritningar måste du ha Autocad version 2000 eller version 14 eller liknande mjukvara installerad på din dator.
1256550 .pdf
1256550.dxf .dxf
Download Visio 2:1 .dwg
Download Visio 2:1 .sat
Download Visio 2:1 .stp
Download Visio 2:1 .adsk
