Is het mogelijk om een houtkachel te ontwerpen die eenvoudiger is dan de Visio 1? Waarschijnlijk niet. Want hier ziet u alleen de vlammen. Er is enkel een zeer kleine en discreet kader in zwart of roestvrij staal rond het glas aan de voorkant van de kachel.

Wanneer u de superminimalistische deur opent, wordt ze opzij geschoven en verdwijnt ze. Technisch slim, elegant en eenvoudig. Deze kachel geeft u ook knusse warmte en heeft een hoog thermisch rendement.

Als u dit wenst, kunt u een kader krijgen dat de rand van de muur rond de deur omringt. Of u kunt de muur laten in al zijn eenvoud.


Galerij

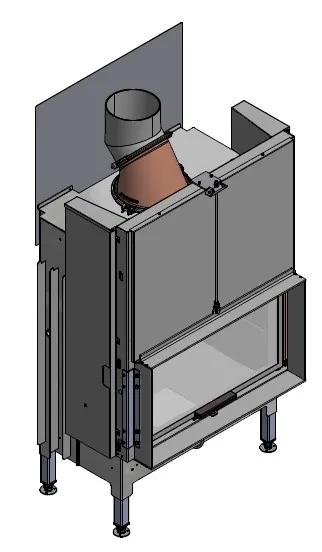

Tekeningen

Visio 1

Technische Gegevens

  • Dimensis (B-D-H)

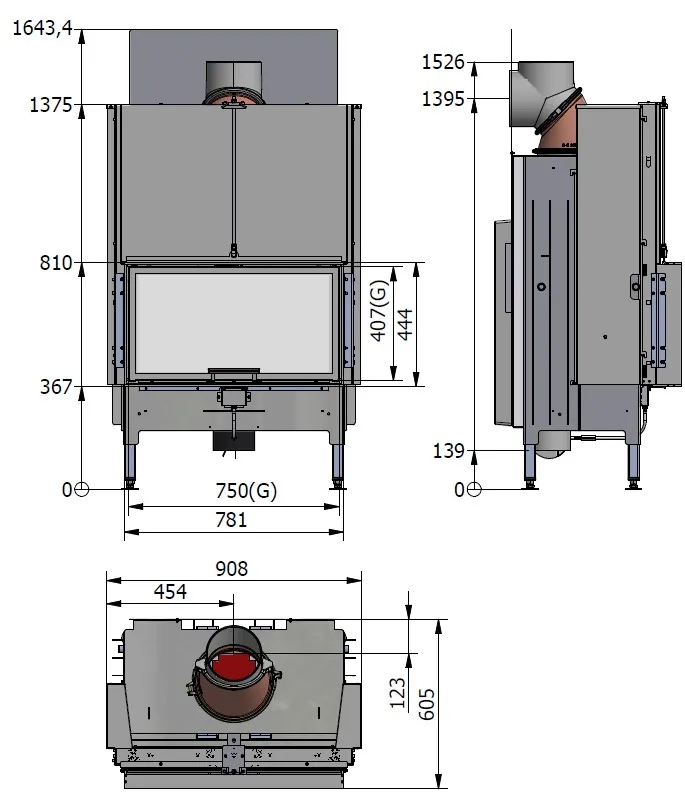

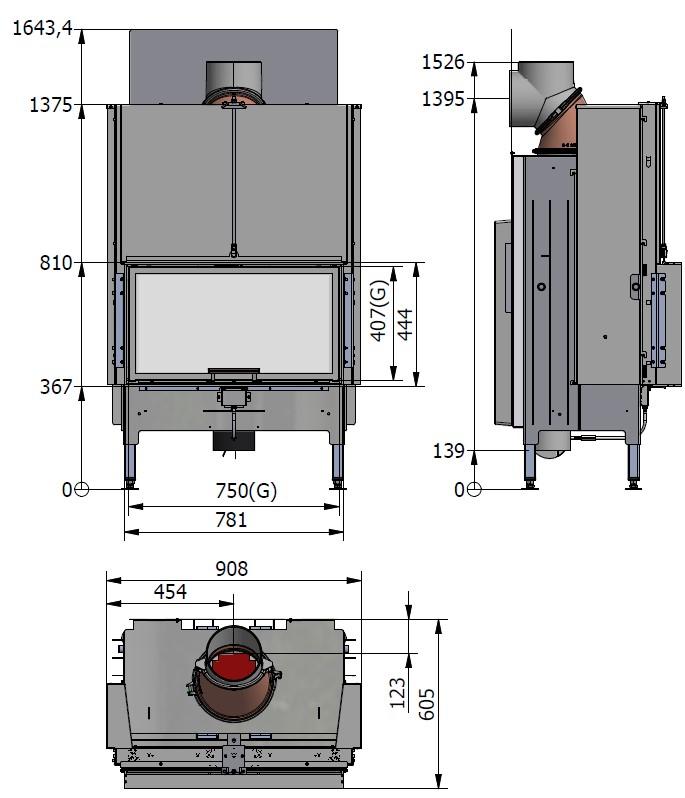

  • Buitenafmetingen (B-D-H) in mm: 905 - 610 - 1643
  • Binnenafmetingen van de (B-D-W) verbrandingskamer: 697 - 330 - 475

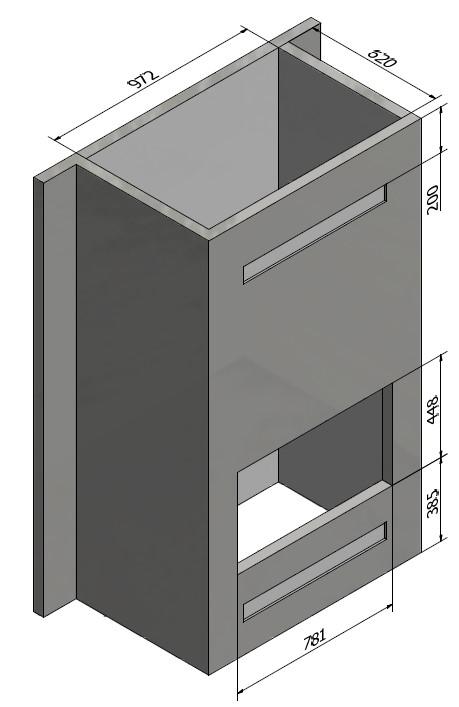

  • Inbouwafmetingen (B-D-W) in mm: 770 - 432
  • Afmetingen extern frame (B-D-W) in mm: 781 - 444
  • Rookuitlaat (diameter): 200
  • Nominaal vermogen: 7 kW

  • Output
  • Effect (min-max): 5 - 9 kW
  • Verwarming (bij-20o C): 75 - 120
  • Efficiëntie: 80%
  • Deeltjes: <6,5 g/kg
  • Stof: 5 mg/ Nm3
  • Gewicht in kg: 280 kg
  • Extra warmte-opslagstenen: 154

  • AFSTAND TOT BRANDBAAR MATERIAAL
  • Tot nabije wand in mm: 400 mm
  • Tot achterwand in mm: 75 mm
  • Tot plafond in mm: 1285 mm
  • Tot vloer in mm: 385 mm
  • Tot meubelen: 1400 mm

  • SPECIFICATIES
  • Glazen deur met zwarte rand: STANDARD
  • Glazen deur met roestvrije rand: ACCESSORY
  • Afdeklijst, zwart: ACCESSORY
  • Afdeklijst, roestvrij: ACCESSORY

Gebruiksaanwijzing / Installatiehandleiding

Gebruikers-/installatiehandleiding
Download de installatie-/gebruikershandleiding .pdf
Online installatie-/gebruikershandleiding Online
Prøvningsattester .pdf
Informatie voor architecten
RAIS biedt CAD-tekeningen voor professioneel gebruik door architecten en andere professionals. Om onze tekeningen te kunnen gebruiken, moet er Autocad versie 2000 of versie 14 of vergelijkbare software op uw computer geïnstalleerd zijn.
1246550 .pdf
1246550 .dxf
Visio 1 - 12490
.dwf
Visio 1 - 12490
.sat
Visio 1 - 12490
.ipt
Visio 1 - 12490
.stp
Visio 1 - 12490 .dwg
