RAIS Juno

RAIS Juno

Energi mærkning

Denne peisovnen kan vise til overlegne egenskaper, ettersom 255 kg stein akkumulerer fyringsvarmen og holder fortsatt over 60 grader neste morgen! Det forutsetter at ovnen er gjennomvarm ved sengetid. Her får man både konveksjonsvarme og en vedovn som fungerer etter masseovnsprinsippet. Juno er en toppmoderne og skulpturell peisovn, hvor de lekkert avrundede, lyse natursteinene danner en flott kontrast til ilden og det blanke glasset og stålet. Imponerende enkelhet! Fås med dreiefot.  Legg merke til de gode dataene for partikkelutslipp og miljøvennlighet. Kan etableres med AirSystem beregnet for tette lavenergiboliger


Galleri

Tegninger

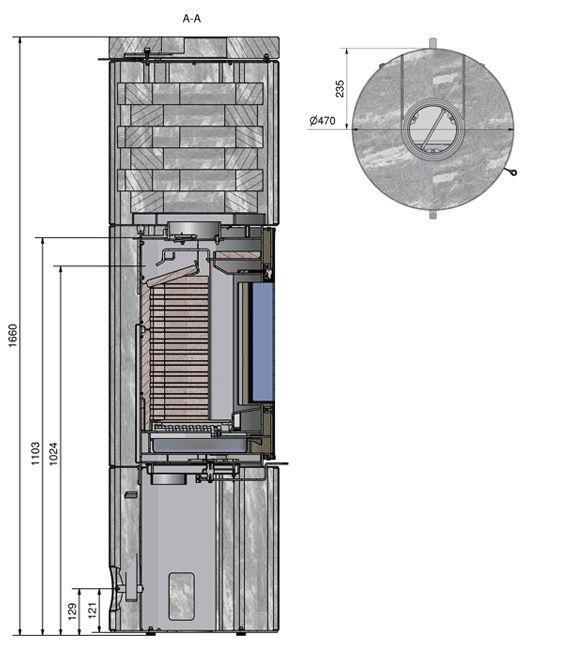

tegninger juno

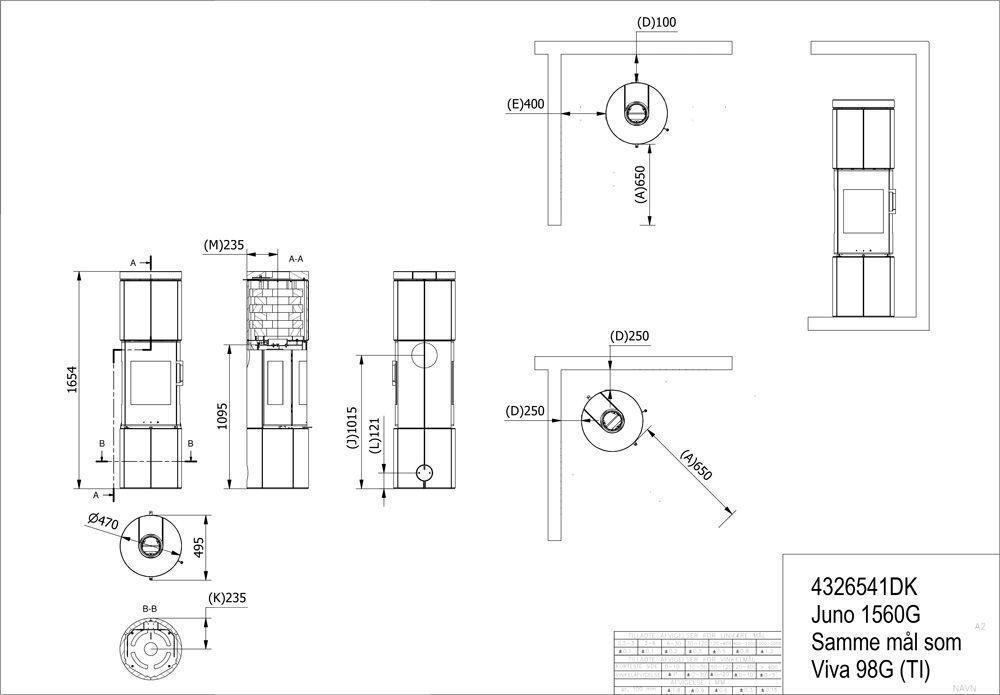

Med sideglass

Juno 160 G 4326541DK

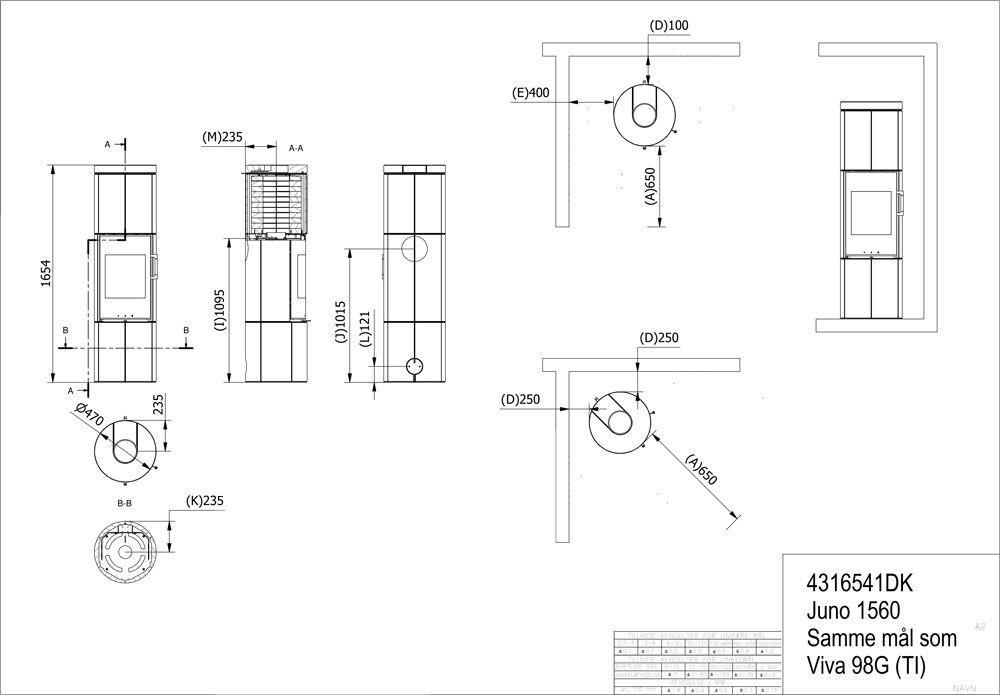

Uten sideglass

JUNO 160 4316541DK

Tekniske data

  • Mål (B-D-H)
  • Diameter: 470
  • Ytre mål (B-D-H) i mm.: - - - - 1.654/1200
  • Brennkammerets indre mål: 295 - 225 - 393
  • Røykutgang (diameter): 150
  • Avstand fra midten til topplatens bakkant: 235
  • Avstand fra gulv til midten av AirSystem-tilkobling: 121
  • Avstand fra gulv til røykutgang topp: 1095
  • Avstand fra gulv til midten av bakside: 1015
  • Nominell effekt: 4

  • Effekt
  • Effekt (min-maks.): 2 - 6
  • Varmer opp (ved 20°): 30 - 90
  • Virkningsgrad: 79%
  • Partikler i g/kg: 1,39

  • Vægt
  • Vekt i kg: 265/238
  • Herav kleberstein: 189/137
  • Ekstra varmelagrende stein: 74

  • Avstand til brennbart materiale
  • Til sidevegg: 350/400
  • Til bakvegg: 150
  • AVSTAND TIL BRANNMUR - SIDEVEGG: 50
  • AVSTAND TIL BRANNMUR - BAKVEGG: 200
  • Til ikke brennbar vegg og ved sider og bakside anbefales: 50

  • Spesifikasjoner
  • Glasslåge: STANDARD
  • Sideglass: ACCESSORY
  • Røykutgang: Topp og bakside: STANDARD
  • Risterist og askeskuff: STANDARD
  • AirSystem: STANDARD
  • Dreiesokkel m/dreibar røykstuss: ACCESSORY
  • Varmelagrende stein: ACCESSORY

Bruks- / installasjonsansvisning

Bruks-/installasjonsveiledning
Last ned installasjons-/bruksanvisning .pdf
Online installasjons-/bruksanvisning Online
Brukerveiledning Online
Prøvningsattester .pdf
Ytelseserklæring .pdf

Arkitektinfo
RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk.
For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.
