RAIS Viva L 100

RAIS Viva L 100

Energi mærkning

Viva L 100 har et rundt, skulpturelt uttrykk og en superenkel design. Den store, buede glassdøren sikrer at du får enda mer glede av ilden uansett hvor du befinner deg i rommet. Du har mulighet for å tilpasse ovnen til hjemmet ditt og din boligstil – velg selv farge, sideglass, håndtak og mye mer.

Fås med manuelt spjeld eller med CleverAir, som automatisk styrer lufttilførselen og sikrer optimal forbrenning.

Denne modellen fås også som gasspeis.

reddot logo


Galleri

Tegninger

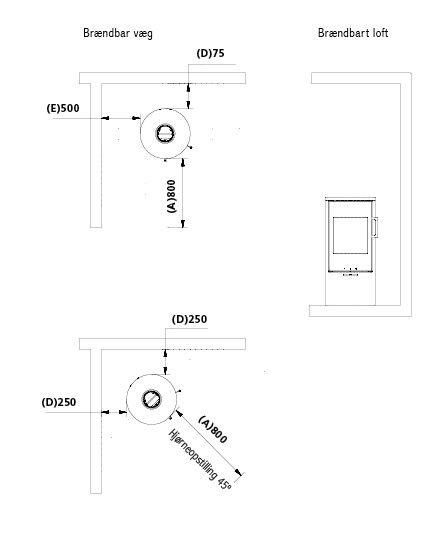

VIVA L 100 med sideglas

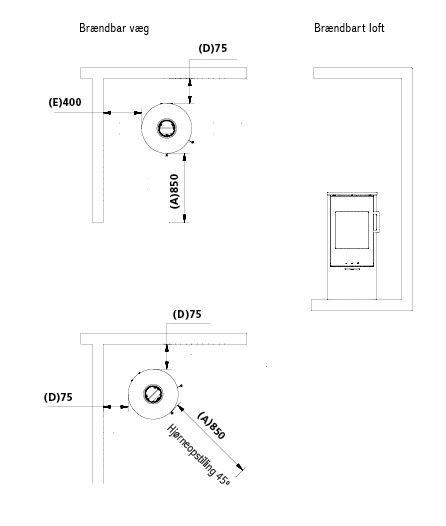

VIVA L 100 uden sideglas
tegning viva l 100

Tekniske data

  • Mål (B-D-H)
  • Ytre mål (B-D-H) i mm.: Ø470 - 1000 mm
  • Brennkammerets indre mål: 352 - 292 - 446 mm
  • Røykutgang (diameter): 150 mm
  • Avstand fra midten til topplatens bakkant: 235 mm
  • Avstand fra gulv til midten av AirSystem-tilkobling: 121 mm
  • Avstand fra gulv til røykutgang topp: 959 mm
  • Avstand fra gulv til midten av bakside: 887 mm
  • Nominell effekt: 5,6 kW

  • Effekt
  • Effekt (min-maks.): 3-7 kW
  • Varmer opp (ved 20°): 40 - 110 m2

  • Vægt
  • Vekt i kg: 90 kg

  • Avstand til brennbart materiale
  • Til sidevegg: 500 mm
  • Til bakvegg: 75 mm
  • AVSTAND TIL BRANNMUR - SIDEVEGG: 225/300
  • AVSTAND TIL BRANNMUR - BAKVEGG: 50/50

  • Spesifikasjoner
  • Stållåge: STANDARD
  • Glasslåge: ACCESSORY
  • Sideglass: ACCESSORY
  • Håndtak i annet design: ACCESSORY
  • Røykutgang: Topp og bakside: STANDARD
  • Risterist og askeskuff: STANDARD
  • AirSystem: STANDARD
  • CleverAir: ACCESSORY
  • Dreiesokkel m/dreibar røykstuss: ACCESSORY
  • Topplade rustfri stål: ACCESSORY

Bruks- / installasjonsansvisning

Bruks-/installasjonsveiledning
Last ned installasjons-/bruksanvisning .pdf
Online installasjons-/bruksanvisning Online
Brukerveiledning Online
Prøvningsattest .pdf
Prøvningsattest .pdf
Ytelseserklæring .pdf

Arkitektinfo
RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk.
For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.

Download VIVA 100 L - DWF

Download VIVA 100 L - DWG

Download VIVA 100 L - IPT

Download VIVA 100 L - SAT

Download VIVA 100 L - STP
