RAIS Viva L 160

RAIS Viva L 160

Energi mærkning

Viva L 160 er innbegrepet av elegant og stilren design. Som den høyeste av Viva L-modellene fremstår denne ovnen nærmest som en iøynefallende skulptur i hjemmet. Den store, buede glassdøren gir deg fullt innsyn til ilden så du kan nyte flammene fra alle vinkler. Velg mellom en rekke designdetaljer som for eksempel farge, sideglass, håndtak og topplate og skap nettopp den Viva L som passer til deg og din boligstil.

Fås med manuelt spjeld eller med CleverAir, som automatisk styrer luftreguleringen for optimal fyring.

Denne modellen fås også som gasspeis.

reddot logo


Galleri

Tegninger

Tekniske data

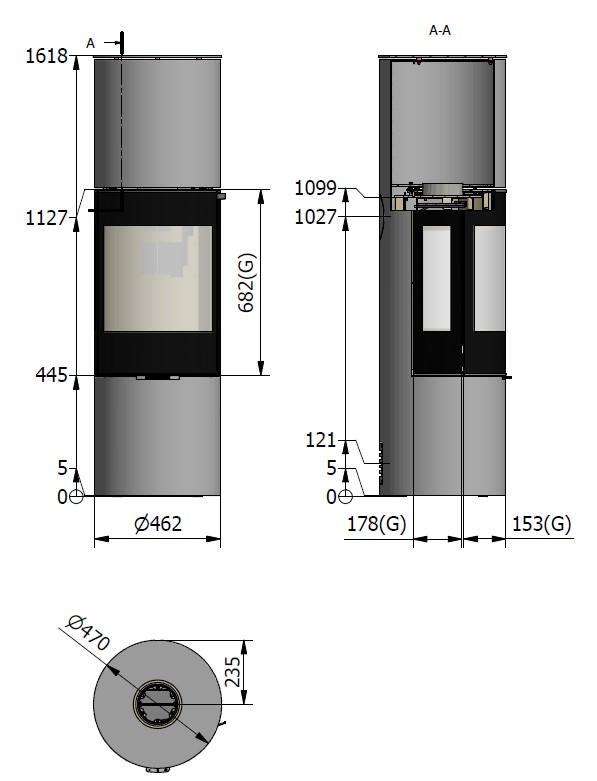

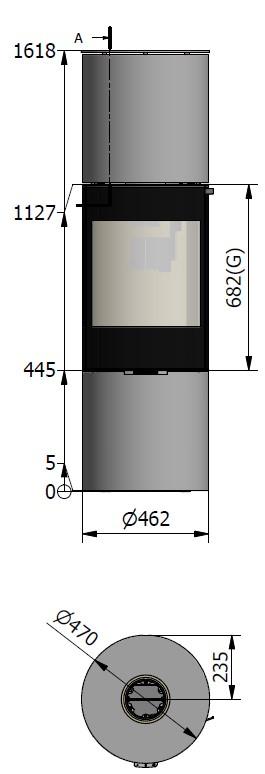

  • Mål (B-D-H)
  • Ytre mål (B-D-H) i mm.: Ø470 - 1618 mm
  • Brennkammerets indre mål: 352 - 292 - 446 mm
  • Røykutgang (diameter): 150 mm
  • Avstand fra midten til topplatens bakkant: 235 mm
  • Avstand fra gulv til midten av AirSystem-tilkobling: 121 mm
  • Avstand fra gulv til røykutgang topp: 1099 mm
  • Avstand fra gulv til midten av bakside: 1027 mm
  • Nominell effekt: 5,6 kW

  • Effekt
  • Effekt (min-maks.): 3-7 kW
  • Varmer opp (ved 20°): 40 - 110 m2

  • Vægt
  • Vekt i kg: 120 kg
  • Ekstra varmelagrende stein: 96 kg

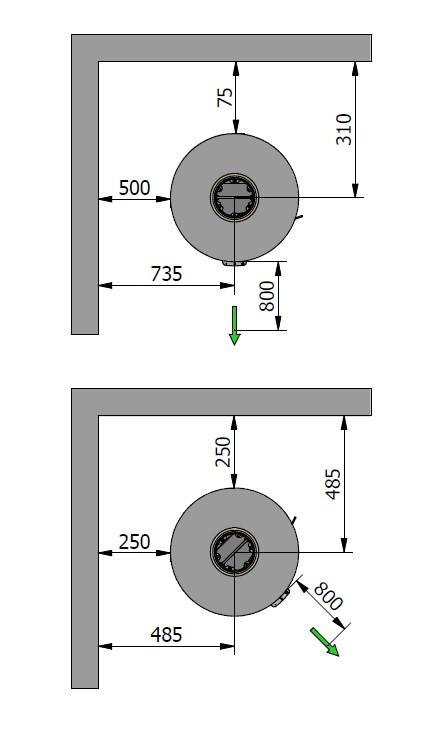

  • Avstand til brennbart materiale
  • Til sidevegg: 500 mm
  • Til bakvegg: 75 mm
  • AVSTAND TIL BRANNMUR - SIDEVEGG: 225/300
  • AVSTAND TIL BRANNMUR - BAKVEGG: 50/50

  • Spesifikasjoner
  • Stållåge: STANDARD
  • Glasslåge: ACCESSORY
  • Sideglass: ACCESSORY
  • Håndtak i annet design: ACCESSORY
  • Røykutgang: Topp og bakside: STANDARD
  • Risterist og askeskuff: STANDARD
  • AirSystem: STANDARD
  • CleverAir: ACCESSORY
  • Dreiesokkel m/dreibar røykstuss: ACCESSORY
  • Topplade rustfri stål: ACCESSORY
  • Varmelagrende stein: ACCESSORY

Bruks- / installasjonsansvisning

Bruks-/installasveiledning
Last ned installasjons-/bruksanvisning .pdf
Online installasjons-/bruksanvisning Online
Brukerveiledning Online
Prøvningsattest .pdf
Prøvningsattest .pdf
Ytelseserklæring .pdf

Arkitektinfo
RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk.
For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.

Download VIVA 100 L - DWF

Download VIVA 100 L - DWG

Download VIVA 100 L - IPT

Download VIVA 100 L - SAT

Download VIVA 100 L - STP
