RAIS Visio 3 L

Frågor?

Är du intresserad av den här produkten?

Fyll i formuläret nedan. Vi återkommer till dig så snart som möjligt.

Fill out my online form.

RAIS Visio 3 L är en elegant spisinsats, som med sina extra stora glasrutor skapar en elegant ram runt elden. Den enkla ramen i svart eller rostfritt stål går bara att ana lätt – och skapar närmast intrycket av en öppen eldstad. Luckan öppnas genom att skjuta glasrutan uppåt.

Handtaget fås i rostfritt stål, svart eller trä.

RAIS Visio L finns även som hörnmodell med glas på höger eller vänster sida.

  • Tekniska data

    Yttermått (D-B-H)
    1089-634-1765
    Brännkammarens innermått (D-B-H)
    660-256-545
    Inbyggnadsmått
    1088-504-504
    Ramens yttermått
    1088,6-504-563
    Rökutgång (diameter)
    200
    Nominell effekt
    10,3
    Effekt
    Effekt (min-max)
    8-12
    Uppvärmning (v/20 gr.)
    120-180
    Verkningsgrad
    81
    Partiklar
    1
    Avstånd till brännbart material
    Till vägg från sidan
    100
    Till vägg baksida
    100
    Till tak
    1362
    Till golv
    375
    Möbleringsavstånd
    1100
    Vikt i kg
    293
    Extra värmelagrande stenar
    70
    Advanced Glass Concept

    Advanced Glass Concept

    RAIS brændeovne er kendt for sine sodfrie glasruder og smukke flammebilleder. Hemmeligheden bag denne kvalitetsfordel er vores helhedsorienterede tilgang til glassene i brændkammeret.

    Advanced Glass Concept

    Alla RAIS braskaminer är utformade med glas som bygger på vårt ADVANCED GLASS CONCEPT®. Konceptet utnyttjar olika glastyper som kan variera från kamin till kamin – men målsättningen är alltid densamma: att skapa de bästa förutsättningarna för sotfria glas och en vacker insyn till flammorna.

  • DRAWINGS

    Visio 3 L

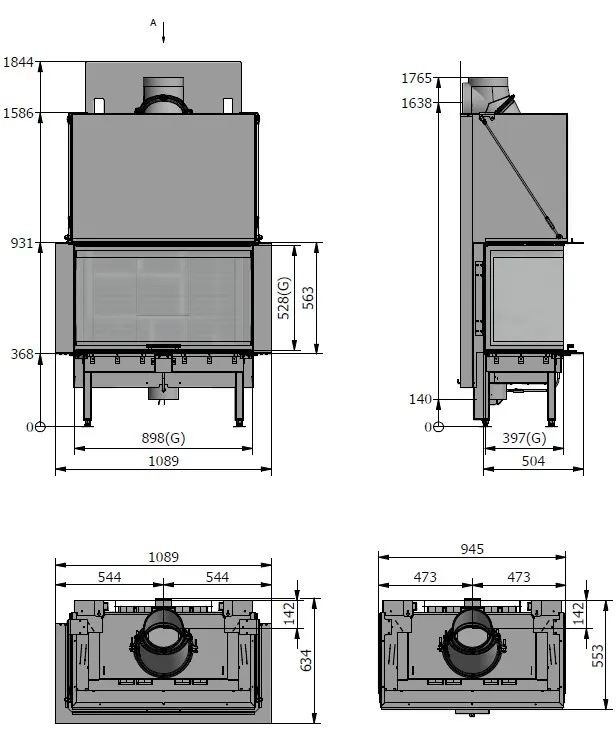

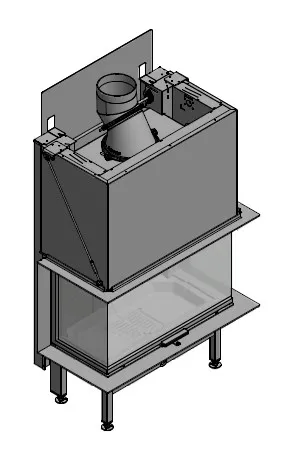

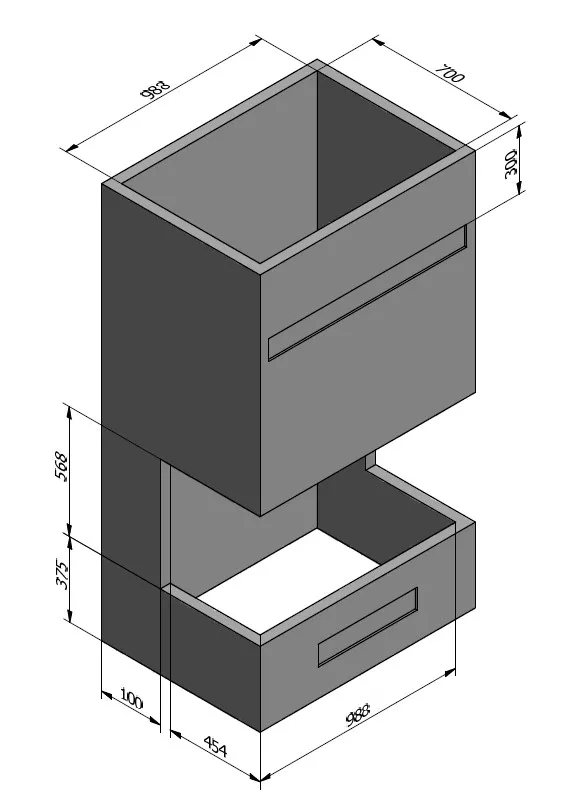

    Visio 3 L Måltegning 1Visio 3 L Panel indbygning Måltegning 1Visio 3 L Måltegning 2

  • Dokument

    Bruks-/installationsanvisning
    Bruks-/installationsanvisning

    Declaration of Performance
    Declaration of Conformity
    Table 1



    Arkitektinformation

    RAIS ställer CAD-ritningar till förfogande för arkitekter och andra yrkesverksamma för yrkesmässigt bruk. För att kunna använda våra ritningar måste du ha Autocad version 2000 eller version 14 eller liknande mjukvara installerad på din dator.

    Visio 3L  .dwg
