RAIS Visio 3:1

RAIS Visio 3:1

Energi mærkning

Med rutor på tre sidor och extra djup kan den eleganta Visio 3:1 framträda på både ett markant och diskret sätt, och i två rum samtidigt. Man anar precis bara kaminen, som på det utmärkt sätt framhäver elden. Öppning sker enkelt genom att blott skjuta rutan uppåt. Enkelt och bekvämt. Den lugna förbränningen levererar en god och jämn värme.

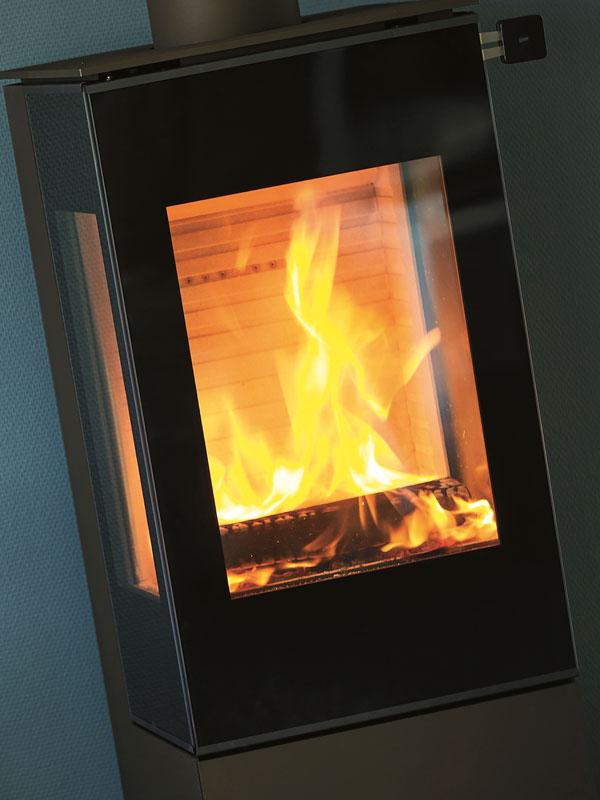

Galleri

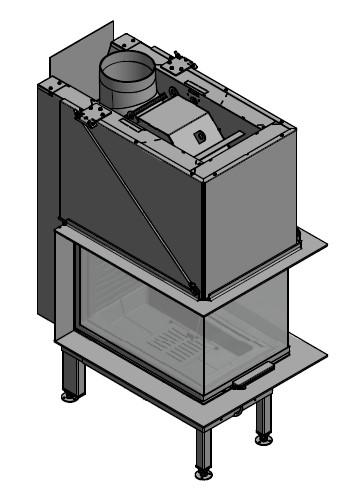

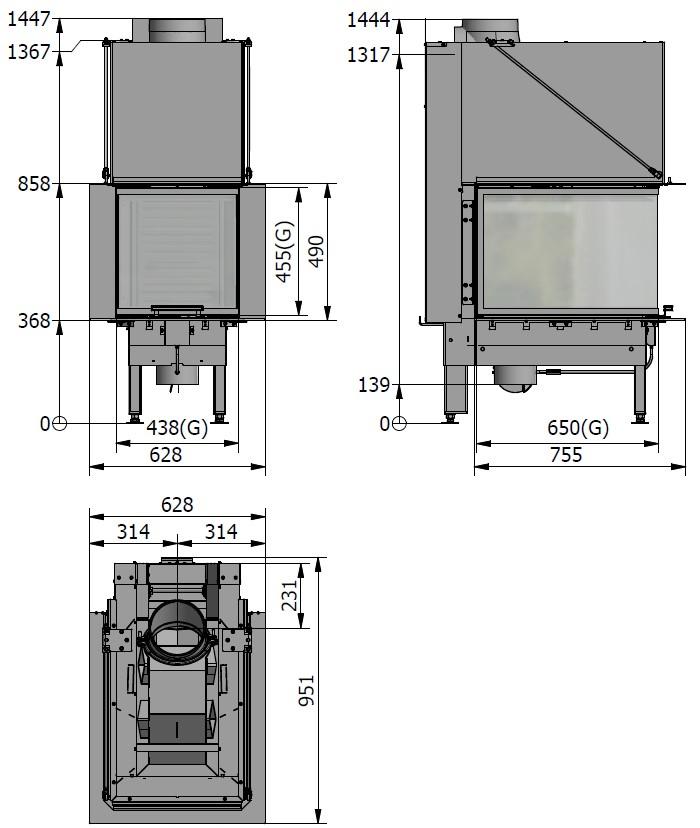

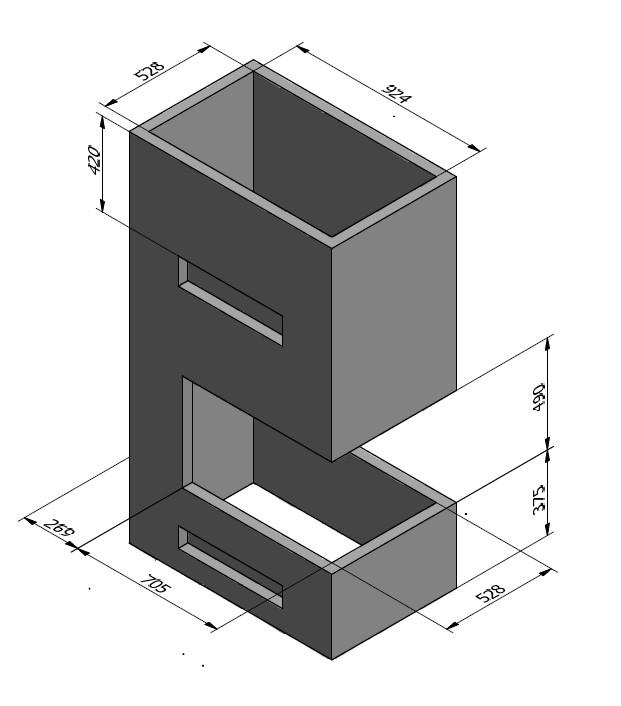

Ritningar

1236550

Tekniska data

  • Yttermått: 514,2-875,5-1368
  • Brännkammarens innermått: 210-499-230
  • Ramens yttermått: 528-750-490
  • Rökutgång (diameter): 200
  • Avstånd från centrum till topplattans bakkant: 628,2-490,1-775,3
  • Nominell effekt: 8,3

  • Effekt
  • Effekt (min-max): 5-9
  • Uppvärmning (v/20 gr.): 75-120
  • Verkningsgrad: 80
  • Partiklar: 5,7
  • Vikt i kg: 260

  • Avstånd till brännbart material
  • Till vägg från sidan: 0
  • Till vägg baksida: 45
  • Till tak: 420
  • Till golv: 375
  • Möbleringsavstånd: 700

  • Specifikationer

Bruksanvisning / Installationsvägledning

Bruks/installationsanvisning
Ladda ner installations-/bruksanvisning .pdf
Installations-/bruksanvisning Online Online
Prestandadeklaration .pdf
Prøvningsattester .pdf

Arkitektinformation
RAIS ställer CAD-ritningar till förfogande för arkitekter och andra yrkesverksamma för yrkesmässigt bruk. För att kunna använda våra ritningar måste du ha Autocad version 2000 eller version 14 eller liknande mjukvara installerad på din dator.
1236550 .pdf
1236550.dxf .dxf
