RAIS Visio 3 L

Spørsmål?

Er du interessert i dette produktet?

Fyll vennligst ut feltene, så kontakter vi deg hurtigst mulig.

Fill out my online form.
Vejl. NOK pris fra 81.500

RAIS Visio 3 L er en elegant peisinnsats som med sine ekstra store ruter skaper en elegant ramme rundt ilden. En enkel ramme i sort eller rustfritt stål kan nesten kun anes – og det skaper nærmest følelsen av et åpent ildsted. Luken åpnes ved å skyve opp ruten.

Håndtak fås i variantene: rustfritt stål, sort eller tre.

RAIS Visio L fås også som hjørne med glass til den ene eller den andre siden.

  • Tekniske data

    Ytre mål (B-D-H) i mm.
    1089-634-1765
    Brennkammerets indre mål
    660-256-545
    Innbyggingsmål
    1088-504-504
    Rammens ytre mål
    1088,6-504-563
    Røykutgang (diameter)
    200
    Nominell effekt
    10,3
    Effekt
    Effekt (min-maks.)
    8-12
    Varmer opp (ved 20°)
    120-180
    Virkningsgrad
    81
    Partikler i g/kg
    1

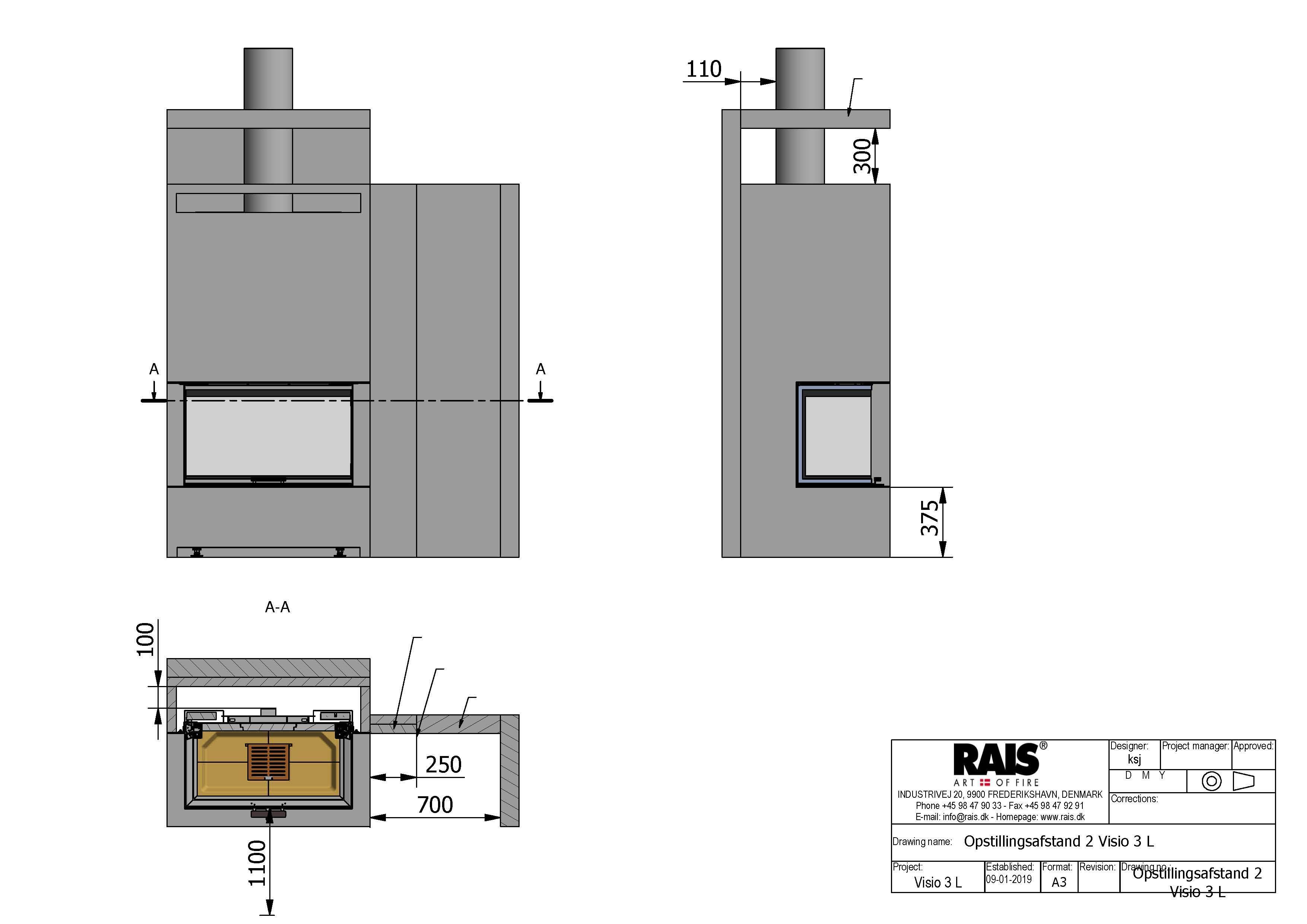

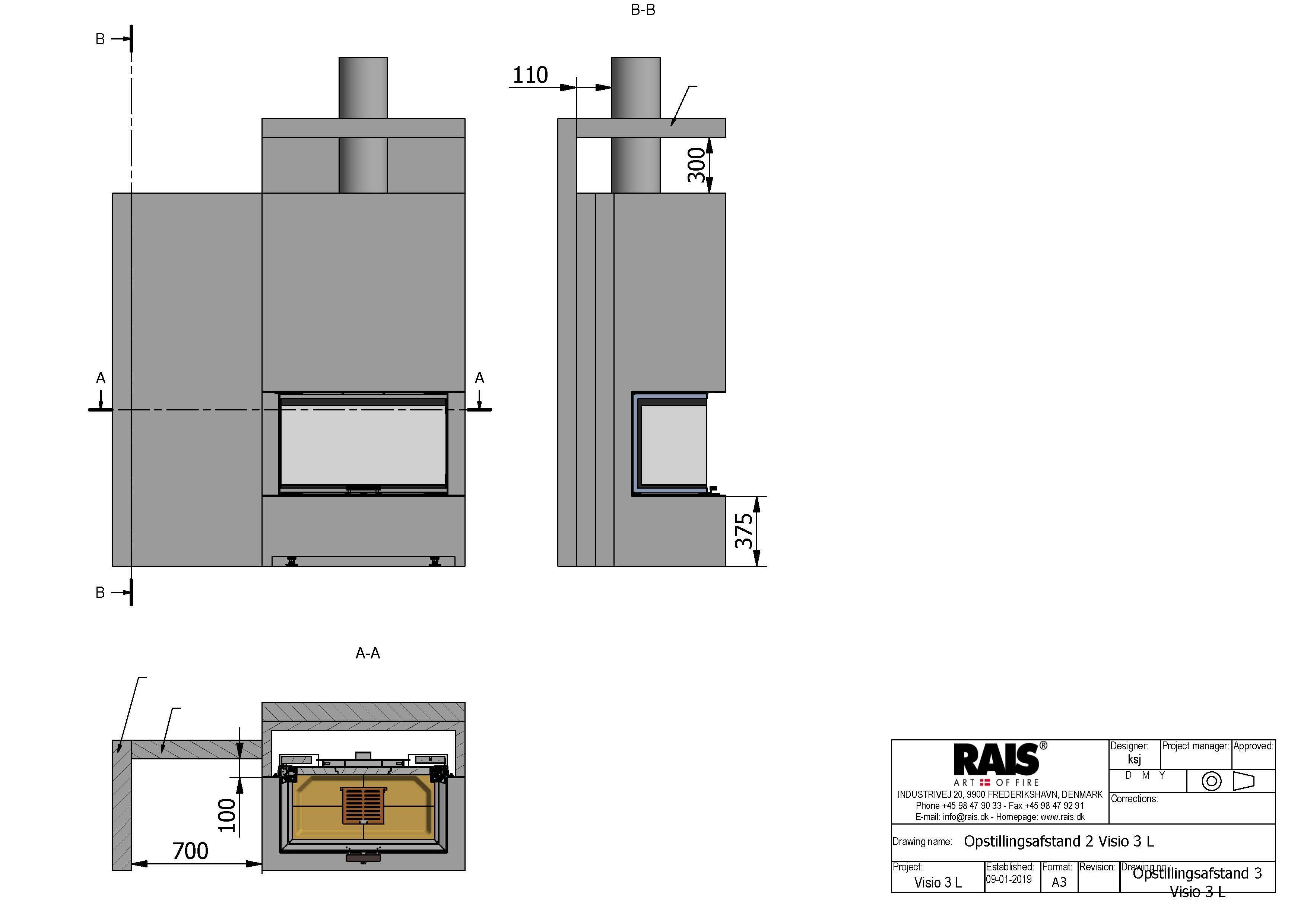

    Avstand til brennbart materiale
    Til sidevegg
    100
    Til bakvegg
    100
    Til tak
    1362
    Til gulv
    375
    Møbleringsavstand
    1100
    Vekt i kg
    293
    Ekstra varmelagrende stein
    70
  • DRAWINGS

    Visio 3 L

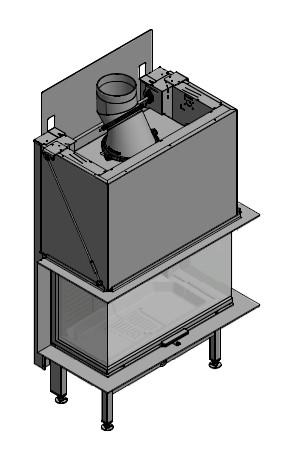

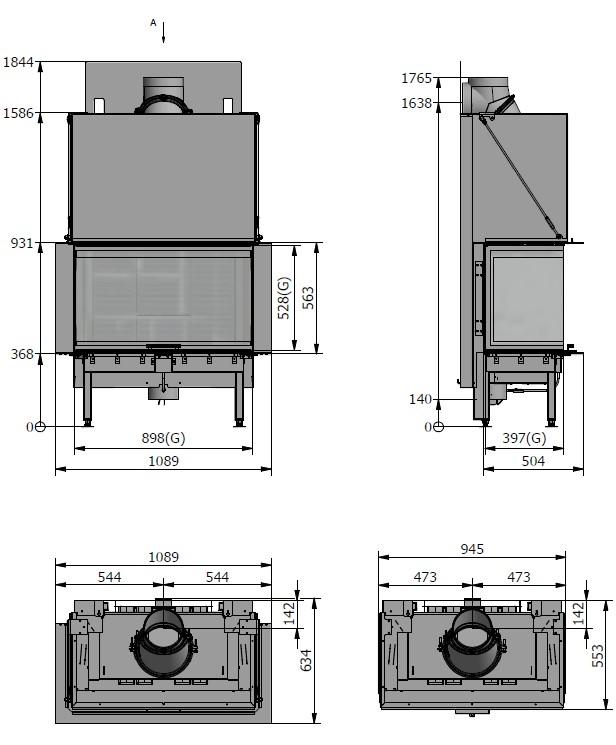

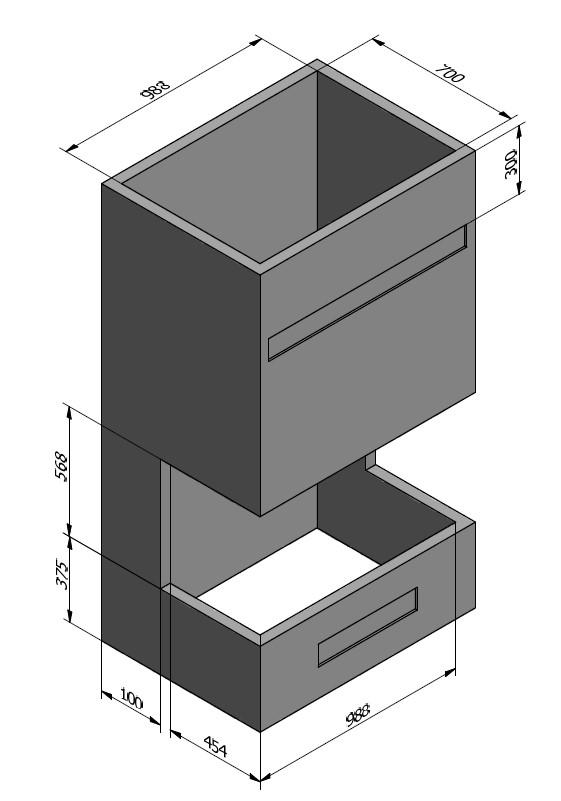

    Visio 3 L Måltegning 1Visio 3 L Panel indbygning Måltegning 1Visio 3 L Måltegning 2

  • MANUALS

    Bruks-/installasjonsveiledning
    Installasjonsveiledning
    Brukerveiledning



    Arkitektinfo

    RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk. For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.

    Visio 3L .dwg



For denne model:
Låge med glas
Låge med stålramme
Med sideglas
