RAIS Visio 3:1

RAIS Visio 3:1

Energi mærkning

Med glassrute til tre sider og ekstra dybde kan den elegante Visio 3:1 fremtre både som markant og diskret samtidig, i to rom. Man aner så vidt ovnen, som vakkert fremhever ilden. Dekselet åpnes ganske enkelt ved å skyve glassruten oppover. Enkelt og bekvemt. Den rolige forbrenningen gir en god og jevn varme.

Merk den høye effekten på 80 prosent.

Vejl. NOK pris fra 59.300

Galleri

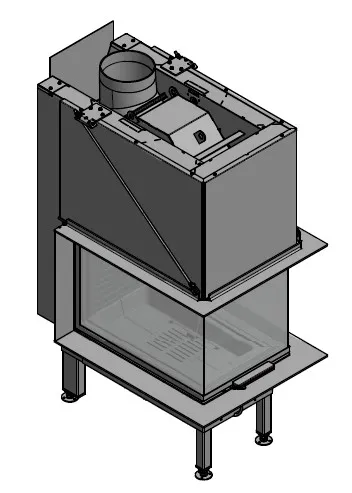

Tegninger

1236550

Tekniske data

  • Mål (B-D-H)
  • Ytre mål (B-D-H) i mm.: 514,2-875,5-1368
  • Brennkammerets indre mål: 210-499-230
  • Rammens ytre mål: 528-750-490
  • Røykutgang (diameter): 200
  • Avstand fra midten til topplatens bakkant: 628,2-490,1-775,3
  • Nominell effekt: 8,3

  • Effekt
  • Effekt (min-maks.): 5-9
  • Varmer opp (ved 20°): 75-120
  • Virkningsgrad: 80
  • Partikler i g/kg: 5,7

  • Vægt
  • Vekt i kg: 260

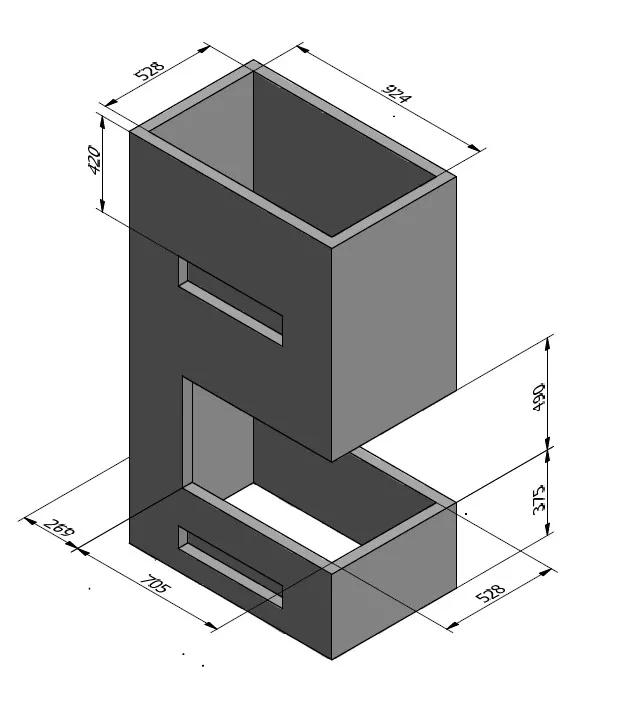

  • Avstand til brennbart materiale
  • Til sidevegg: 0
  • Til bakvegg: 45
  • Til tak: 420
  • Til gulv: 375
  • Møbleringsavstand: 700

  • Spesifikasjoner

Bruks- / installasjonsansvisning

Bruks-/installasjonsansvisning
Last ned installasjons-/bruksanvisning .pdf
Online installasjons-/bruksanvisning Online
Ytelseserklæring .pdf
Prøvningsattester .pdf

Arkitektinfo
RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk. For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.
1236550 .pdf
1236550.dxf .dxf
