RAIS Visio 3

RAIS Visio 3

Energi mærkning

Med glass til tre sider kan den elegante Visio 3 fremstå markant og diskret på samme tid midt i hjemmet. Man aner bare så vidt ovnen, som på aller vakreste vis fremhever ilden. Døren åpnes ved å bare skyve glasset opp. Smart og bekvemt. Den rolige forbrenningen leverer en god og jevn varme.

Legg merke til den høye virkningsgraden på 80 prosent.

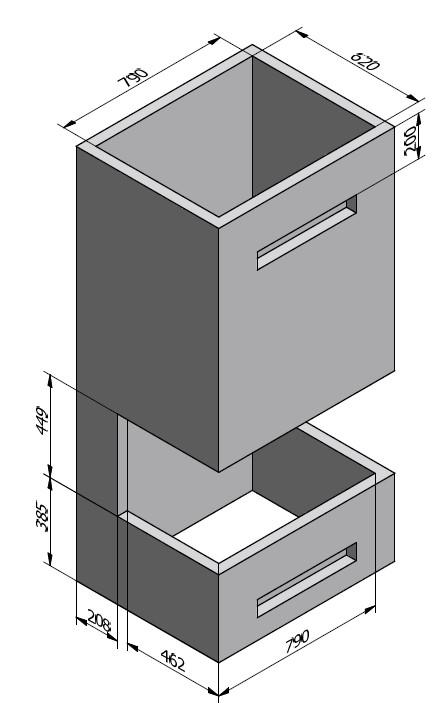

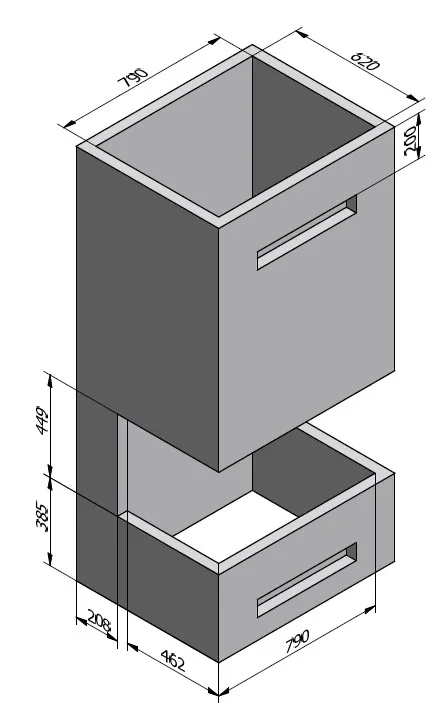

Nå tilbyr vi også enkle, lyse betongblokker som gjør det ekstra lett å montere ovnen og gi den en vakker ramme.  Se under tilbehør

Vejl. NOK pris fra 49.900

Galleri

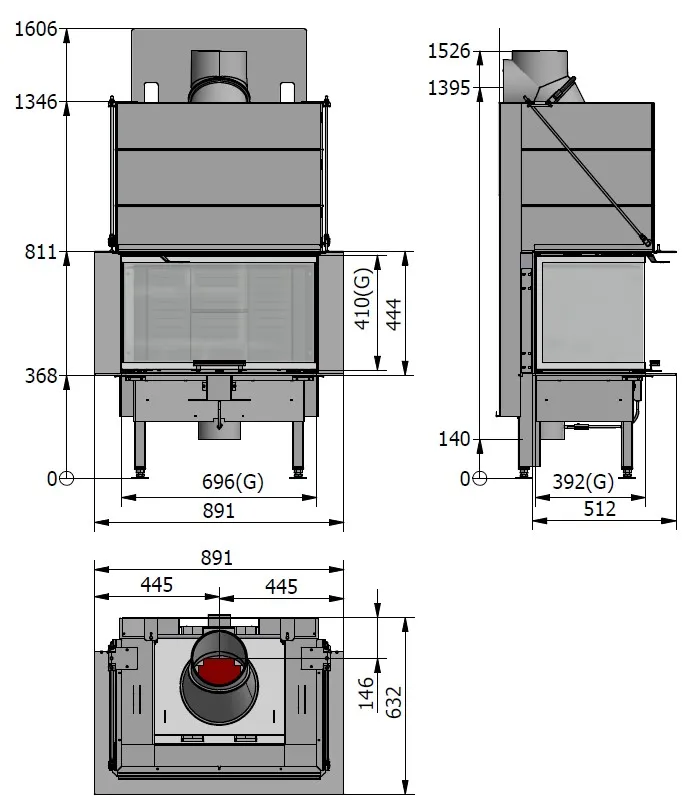

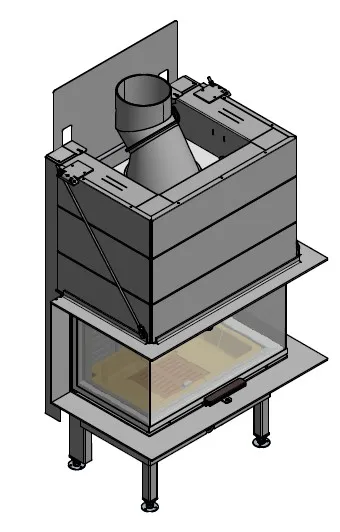

Tegninger

Visio 3

Tekniske data

  • Mål (B-D-H)
  • Ytre mål (B-D-H) i mm.: 759 - 564 - 1.537
  • Brennkammerets indre mål: 533 - 333 - 466
  • Innbyggingsmål: 685 - 490 - 432
  • Rammens ytre mål: 891 - 512 - 444
  • Røykutgang (diameter): 200
  • Nominell effekt: 7

  • Effekt
  • Effekt (min-maks.): 5 - 9
  • Varmer opp (ved 20°): 75 - 120
  • Virkningsgrad: 80%
  • Partikler i g/kg: 6,5
  • Støv: 5 mg/ Nm3

  • Vægt
  • Vekt i kg: 260
  • Ekstra varmelagrende stein: 42

  • Avstand til brennbart materiale
  • Til sidevegg: 220
  • Til bakvegg: 50
  • Til tak: 698
  • Til gulv: 385
  • Møbleringsavstand: 1200

  • Spesifikasjoner
  • Glassdør med sort kant: STANDARD
  • Glassdør med rustfri kant: ACCESSORY
  • Dekkramme sort: ACCESSORY
  • Dekkramme rustfri: ACCESSORY

Bruks- / installasjonsansvisning

Bruks-/installasjonsansvisning
Last ned installasjons-/bruksanvisning .pdf
Online installasjons-/bruksanvisning Online
Ytelseserklæring .pdf
Prøvningsattester .pdf

Arkitektinfo
RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk. For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.
1246554 .pdf
1246554 .dxf
1249008-VISIO_3_dxf .dxf
VISIO_3_u_afdækn_bagafgang .pdf
VISIO_3_u_afdækn_topafgang .pdf
