Tekniske data

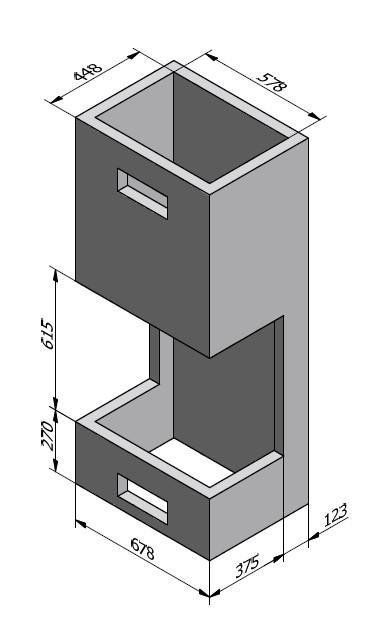

Ytre mål (B-D-H) i mm.678 - 402 - 610Brennkammerets indre mål (B-D-H)544 - 256 - 471Innbyggingsmål678 - 375 - 615Rammens ytre mål684 - 391 - 627Røykutgang (diameter)150Nominell effekt5,8EffektEffekt (min-maks.)2 - 8Varmer opp (ved 20°)30-120Virkningsgrad76Avstand til brennbart materialeTil sidevegg500Til tak1000Til gulv300Møbleringsavstand950Vekt i kg99
Advanced Glass Concept
RAIS vedovner er kjent for sine sotfrie glassruter og vakre flammebilder. Hemmeligheten bak denne kvalitetsfordelen er vår helhetsorienterte tilgang til glassene i brennkammeret.
Advanced Glass Concept
Alle RAIS vedovner er utstyrt med glass, som er basert på vårt ADVANCED GLASS CONCEPT®, som gjør bruk av forskjellige typer glass, som kan variere fra ovn til ovn – men med samme formål: å skape de beste betingelsene for sotfrie glass og et flott innsyn til flammene.
-

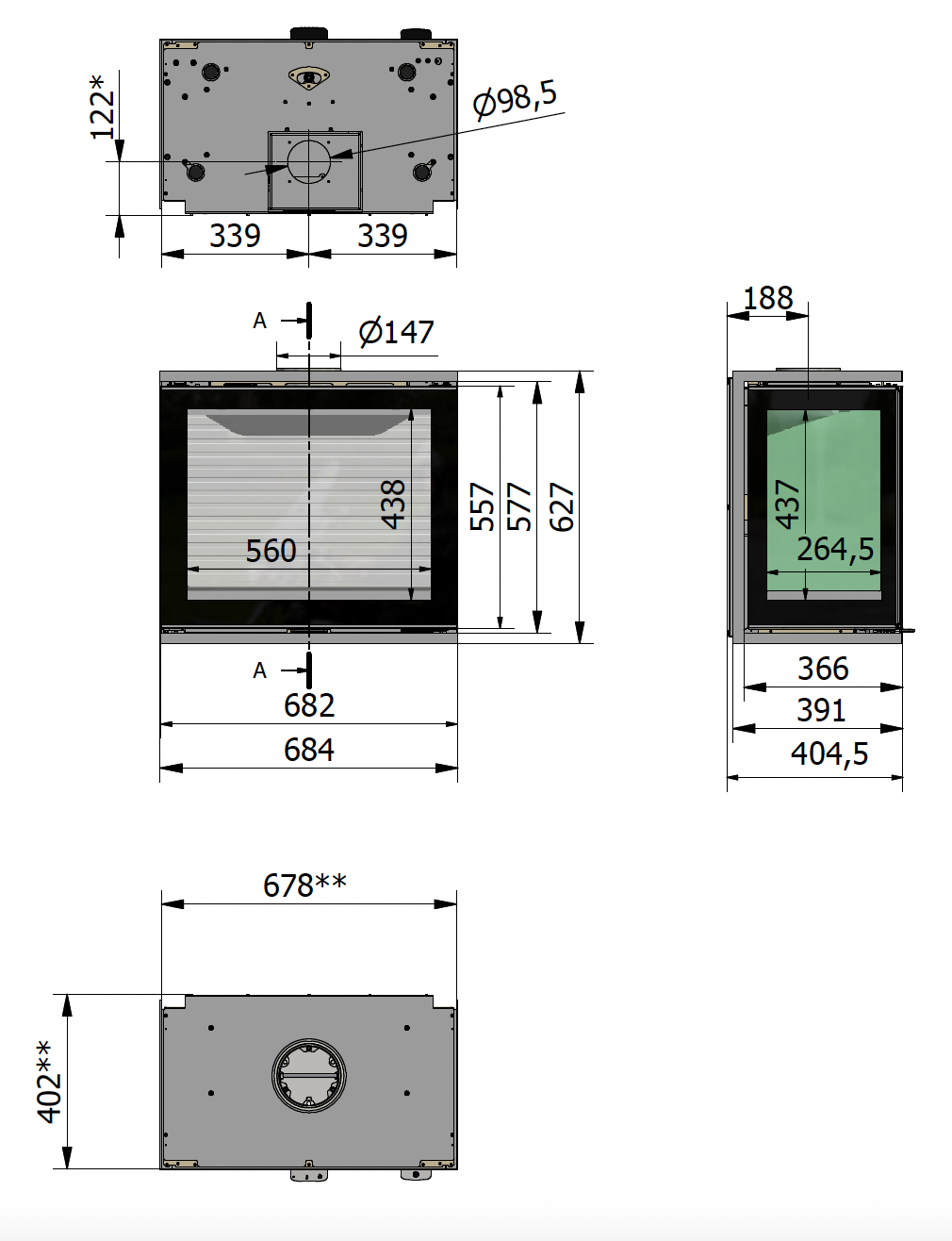

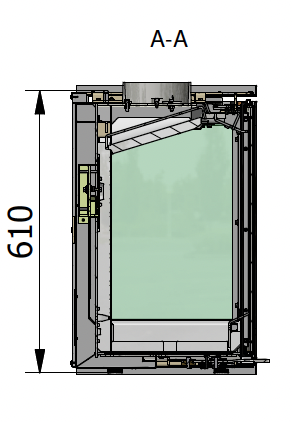

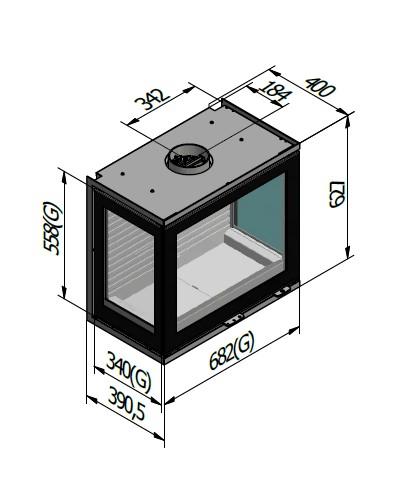

DRAWINGS
6003
-
Dokumenter
Bruks-/installasjonsveiledning Brukerveiledning Installasjonsveiledning Prøvningsattest Declaration of Performance Declaration of Conformity Table 1 Arkitektinfo
RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk. For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.
600-3 - Tegning .dwg
