Formge själv…
RAIS 900

RAIS 900

Energi mærkning

RAIS 900 kan med sin strömlinjeformade, breda elegans understryka stilen i hemmet. Det finns något diskret markant och extravagant över den och insynen till lågorna är helt fenomenal. Den breda bilden av lågorna på väggen ger en unik och vacker upplevelse à la widescreen... Den stora brännkammaren till trots brinner elden lugnt, stilla och effektivt rent.

Luckan finns i klassiskt stål med glasruta eller helt i glas med en svart kant. Diskret handtag i rostfritt stål.




Galleri

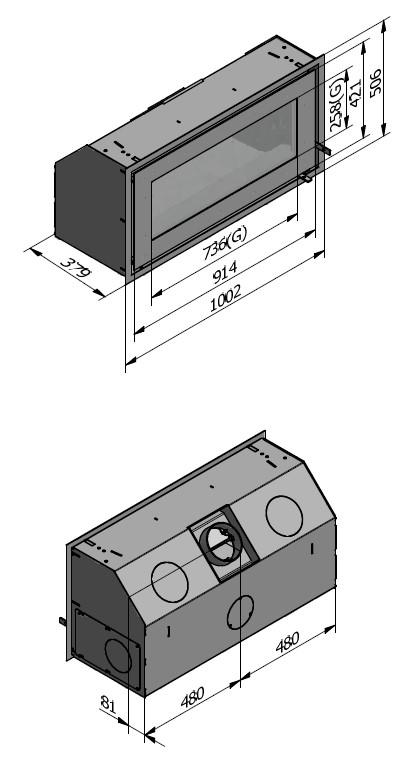

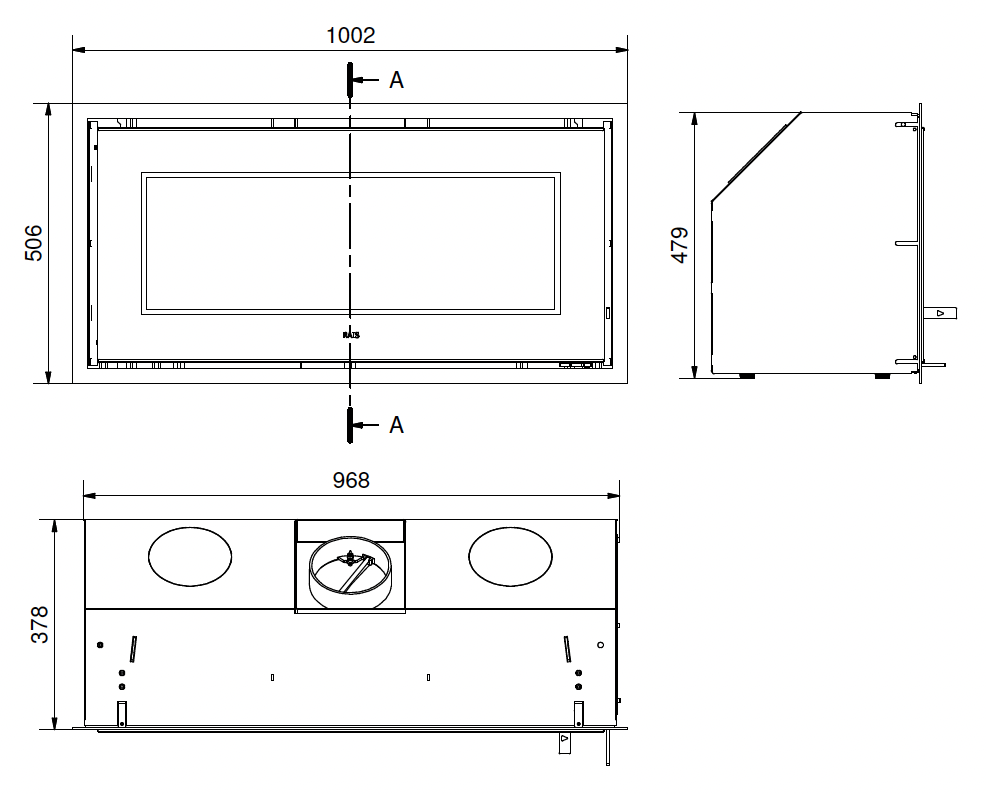

Ritningar

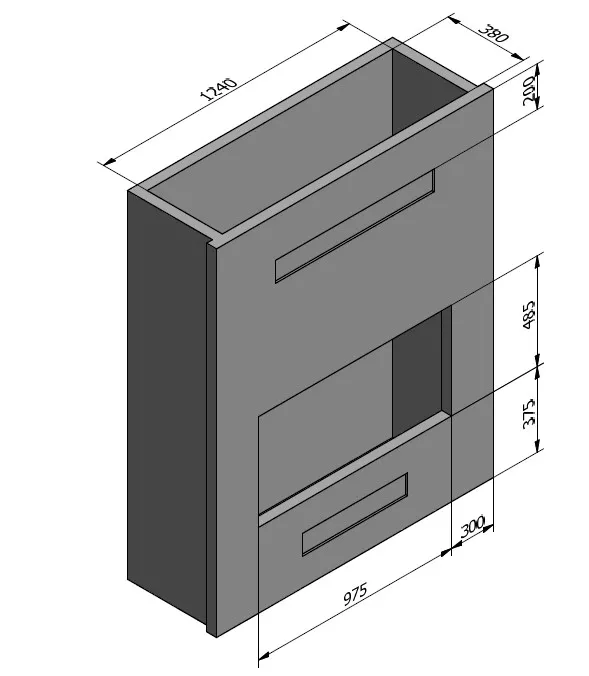

Inbyggnadsmått
Frimurning Icke brännbart material
tegnin 900ny

Tekniska data

  • Yttermått: 962 - 380 - 474
  • Brännkammarens innermått: 700 - 200 - 230
  • Inbyggnadsmått: 972 - 479
  • Ramens yttermått: 1002 - 506
  • Rökutgång (diameter): 150
  • Nominell effekt: 6,9

  • Effekt
  • Effekt (min-max): 5 - 9
  • Uppvärmning (v/20 gr.): 75 - 105
  • Verkningsgrad: 79%
  • Partiklar: 2
  • Vikt i kg: 120

  • Avstånd till brännbart material
  • Till vägg från sidan: 300
  • Till vägg baksida: 100
  • Till tak: 1100
  • Till golv: 375
  • Möbleringsavstånd: 900

  • Specifikationer
  • Stållucka med glas: STANDARD
  • Glaslucka: ACCESSORY
  • Rökutgång: Topp: STANDARD
  • AirSystem: ACCESSORY
  • Ram med specialmått: ACCESSORY

Bruksanvisning / Installationsvägledning

Bruks/installationsanvisning
Ladda ner installations-/bruksanvisning .pdf
Installations-/bruksanvisning Online Online
Download indbygningsmål .pdf
Download måltegning .pdf
Prøvningsattester .pdf
Prestandadeklaration .pdf

Arkitektinformation
RAIS ställer CAD-ritningar till förfogande för arkitekter och andra yrkesverksamma för yrkesmässigt bruk. För att kunna använda våra ritningar måste du ha Autocad version 2000 eller version 14 eller liknande mjukvara installerad på din dator.
CAD sample .pdf
Rais 900 .dxf
Rais 900 - 91190 .adsk
Rais 900 - 91190 .dwg
Rais 900 - 91190 .ipt
Rais 900 - 91190
.sat
