Tekniske data
Ytre mål (B-D-H) i mm.962 - 380 - 474Brennkammerets indre mål (B-D-H)700 - 200 - 230Innbyggingsmål972 - 479Rammens ytre mål1002 - 506Røykutgang (diameter)150Nominell effekt6,9EffektEffekt (min-maks.)5 - 9Varmer opp (ved 20°)75 - 135Virkningsgrad79%Partikler i g/kg2Avstand til brennbart materialeTil sidevegg300Til bakvegg100Til tak1100Til gulv375Møbleringsavstand900Vekt i kg120StållågeStandardGlasslågeTilbehørRøykutgang: ToppStandardAirSystemTilbehørRamme i spesialmålTilbehør
Advanced Glass Concept
RAIS vedovner er kjent for sine sotfrie glassruter og vakre flammebilder. Hemmeligheten bak denne kvalitetsfordelen er vår helhetsorienterte tilgang til glassene i brennkammeret.
Advanced Glass Concept
Alle RAIS vedovner er utstyrt med glass, som er basert på vårt ADVANCED GLASS CONCEPT®, som gjør bruk av forskjellige typer glass, som kan variere fra ovn til ovn – men med samme formål: å skape de beste betingelsene for sotfrie glass og et flott innsyn til flammene.
-

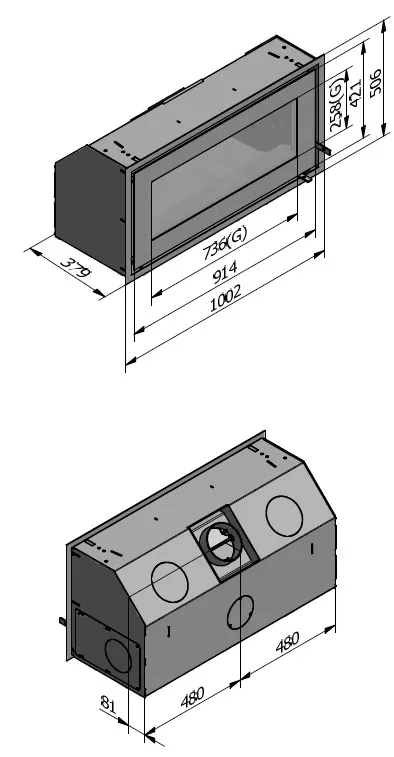

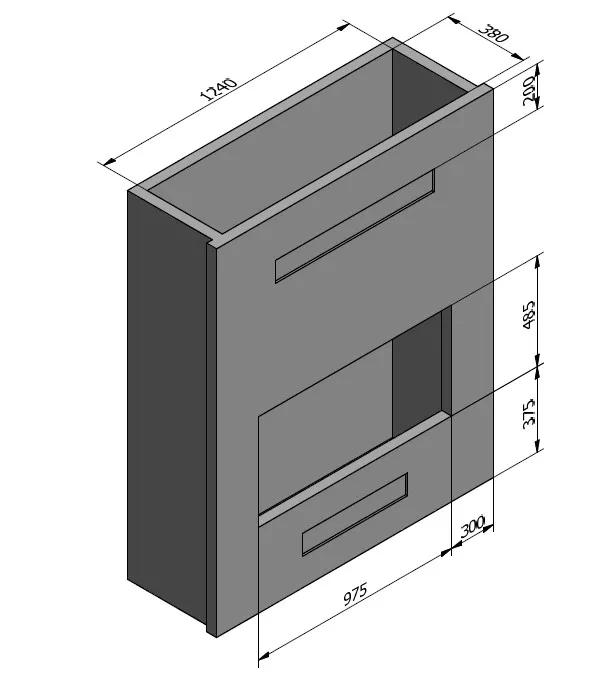

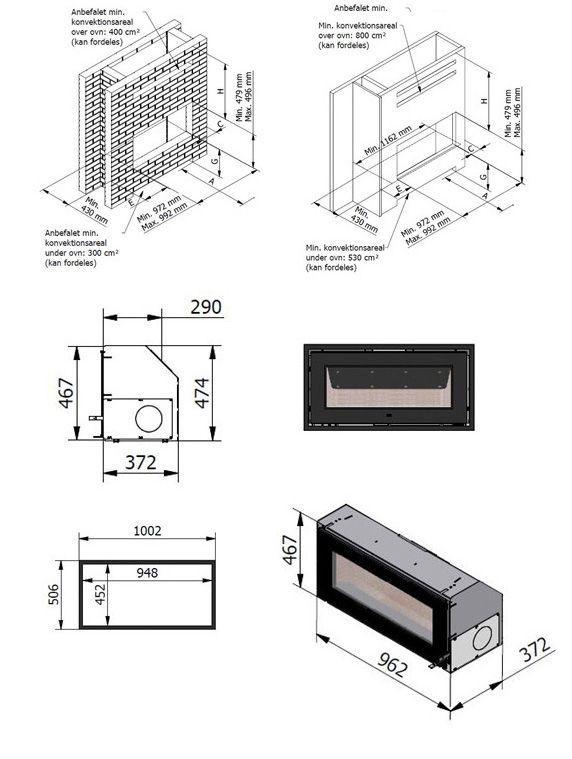

DRAWINGS
900
-
Dokumenter
Bruks-/installasjonsansvisning Bruks-/installasjonsansvisning Prøvningsattester Declaration of Performance Declaration of Conformity Table 1 Arkitektinfo
RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk. For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.CAD sample .pdf Rais 900 .dxf Rais 900 - 91190 .adsk Rais 900 - 91190 .dwg Rais 900 - 91190 .ipt Rais 900 - 91190 .sat
