RAIS Epoca II

RAIS Epoca II

Här är en kamin som förenar iögonfallande elegans med kraftfull funktion Epoca II kan med sin breda brännkammare producera värme på allvar då det finns plats för stora vedträn. Den formidabla rutan gör att man verkligen kan se elden. Enkel och smidig eldning, elegant designat handtag. Praktiskt utrymme för redskap längst ner - öppnas med ett lätt tryck. Den koniska formen med den formgivna topplattan ger ett smakfullt uttryck. Finns med glas- eller stållucka.


Galleri

Ritningar

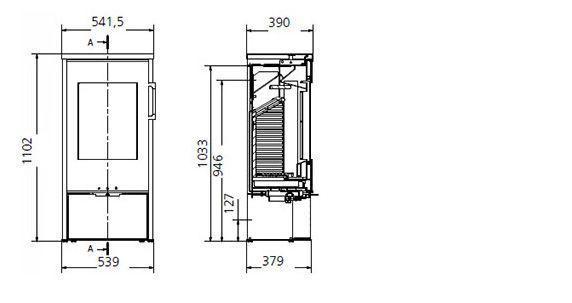

epoca2 tegninger

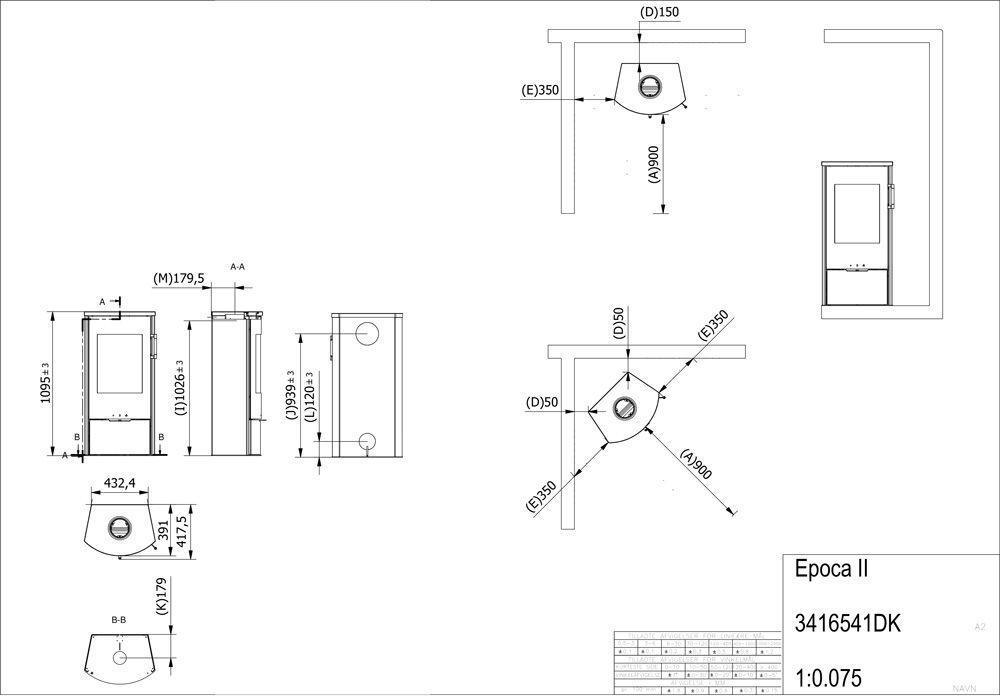

Epoca 3416541DK

Tekniska data

  • Yttermått: 542 - 390 - 1.095
  • Brännkammarens innermått: 360 - 240 - 370
  • Rökutgång (diameter): 150
  • Avstånd från centrum till topplattans bakkant: 180
  • Avstånd från golv till centrum AirSystem anslutning: 120
  • Avstånd från golv till centrum rökutgång topplatta: 1.026
  • Avstånd från golv till centrum rökutgång baksida: 939
  • Nominell effekt: 5,8

  • Effekt
  • Effekt (min-max): 4 - 8
  • Uppvärmning (v/20 gr.): 60-120
  • Verkningsgrad: 79%
  • Partiklar: 2,6
  • Vikt i kg: 120

  • Avstånd till brännbart material
  • Till vägg från sidan: 350
  • Till vägg baksida: 175
  • Till brandvägg och till sidor och baksida rekommenderas: 50

  • Specifikationer
  • Stållucka med glas: STANDARD
  • Glaslucka: ACCESSORY
  • Rökutgång: Topp och baksida: STANDARD
  • Skakroster och asklåda: STANDARD
  • AirSystem: STANDARD
  • Vridsockel med vridbar rökstos: ACCESSORY
  • Täckplåt vedmagasin: STANDARD

Bruksanvisning / Installationsvägledning

Bruks/installationsanvisning
Ladda ner installations-/bruksanvisning .pdf
Installations-/bruksanvisning Online Online
Prøvningsattester .pdf
Prestandadeklaration .pdf

Arkitektinformation
RAIS ställer CAD-ritningar till förfogande för arkitekter och andra yrkesverksamma för yrkesmässigt bruk.
För att kunna använda våra ritningar måste du ha Autocad version 2000 eller version 14 eller liknande mjukvara installerad på din dator.
