RAIS Q-Tee (Old version)

Finn forhandler
Få ekspert råd

Få ekspertråd

Fill out my online form.
Vejl. NOK pris fra 15.200

Her er RAIS’ lille, funksjonelle og enkle vedovn med et kubistisk utseende. Q-Tee matcher typisk et mindre varmebehov og et mindre rom. Snusfornuft og klassisk design. En nesten søt ovn som gir rommet sjel. Q-Tee har luftkjølt håndtak og et gedigent lukkesystem. Dessuten risterist og askeskuff. Man kan velge grunnmodellen og sette den på gulvet eller på en plate - eller fremheve ovnen ved å plassere den på en benk eller f.eks. en betongsokkel. Q-Tee finnes i tre høyder: 57 cm, 65 cm og 85 cm. Fås med dør i helglass eller med ramme av stål. Ovnen kan fås med topp- eller bakavgang til røykrøret. Til Q-Tee fås også AirSystem.

  • Energi - EU Datablad

    Tekniske data

    Ytre mål (B-D-H) i mm.
    435 - 388 - 565/645/850
    Brennkammerets indre mål (B-D-H)
    317 - 270 - 270
    Røykutgang (diameter)
    150
    Avstand fra gulv til midten av AirSystem-tilkobling
    105/185/390
    Avstand fra gulv til røykutgang topp
    557/637/842
    Nominell effekt
    4,1
    Effekt
    Effekt (min-maks.)
    2 - 6
    Varmer opp (ved 20°)
    30 - 90
    Virkningsgrad
    80%
    Partikler i g/kg
    0,8
    Avstand til brennbart materiale
    Til sidevegg
    275
    Til bakvegg
    350
    Avstand til brannmur - sidevegg
    150
    Avstand til brannmur - bakvegg
    150
    Til ikke brennbar vegg og ved sider og bakside anbefales
    50
    Vekt i kg
    80/83/95
    Stållåge
    Standard
    Glasslåge
    Tilbehør
    Røykutgang: Topp og bakside
    Standard
    Sokkel
    Tilbehør
    Risterist og askeskuff
    Standard
    AirSystem
    Tilbehør

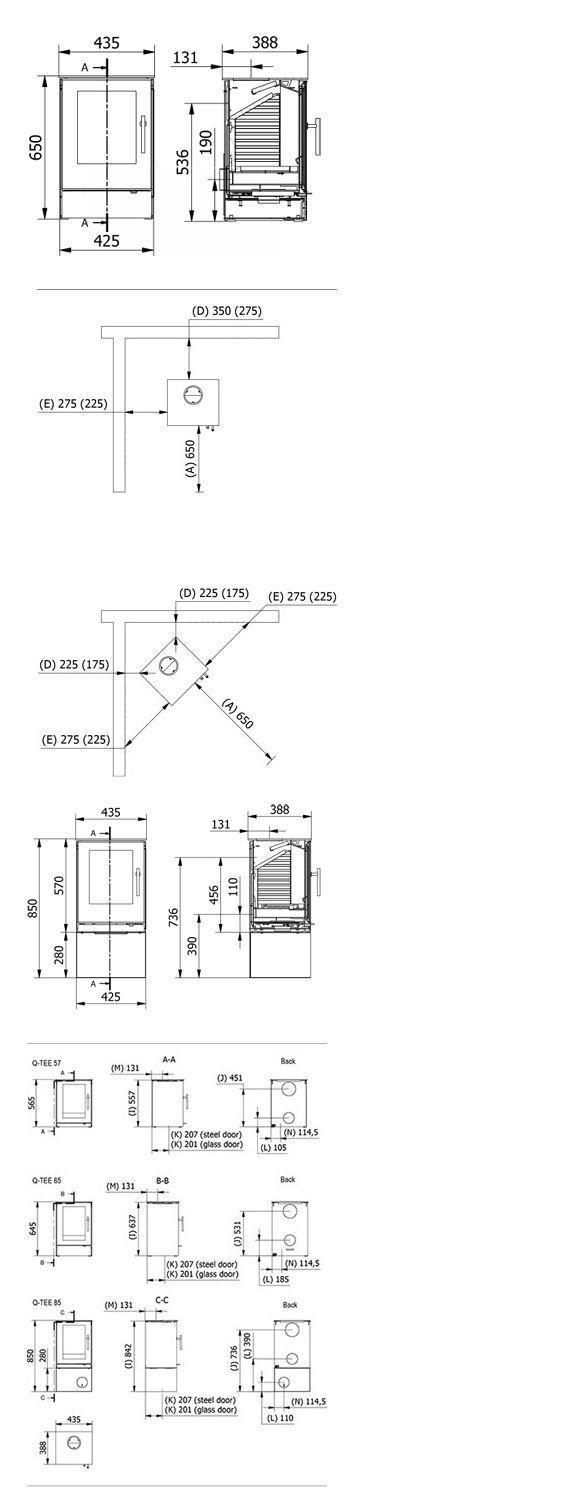

  • DRAWINGS

    qtee tegninger

  • Dokumenter

    Bruks-/installasjonsveiledning
    Installasjons-/bruksanvisning
    Brukerveiledning
    Prøvningsattester .pdf
    Ytelseserklæring .pdf

    Arkitektinfo
    RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk. For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.
    Q-Tee 57 DXF .dxf
    Q-Tee 65 DXF .dxf
    Q-Tee 85 DXF .dxf

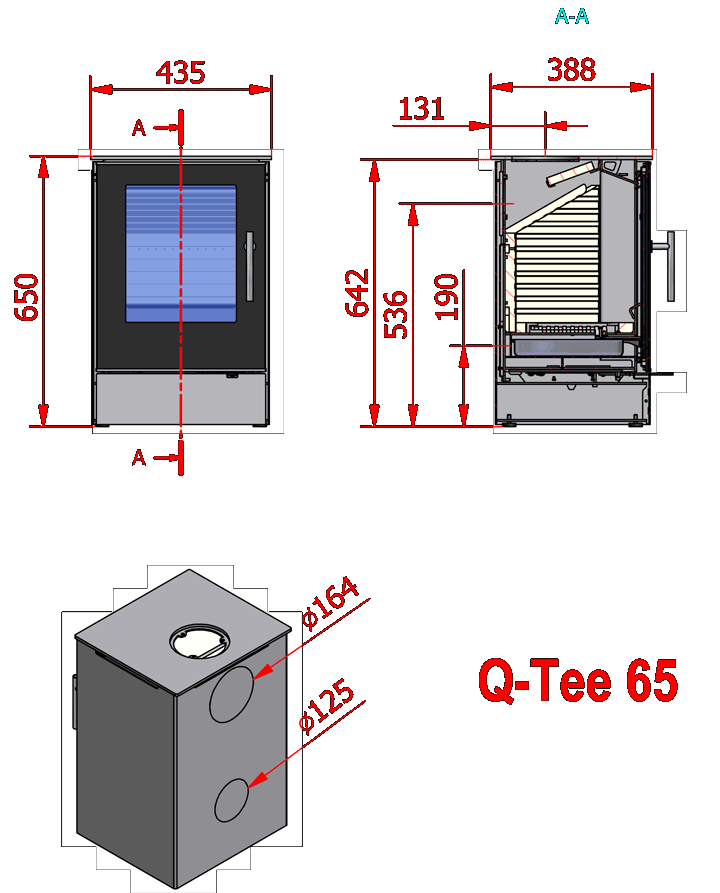

    Q-Tee-65 DXF Sample .gif

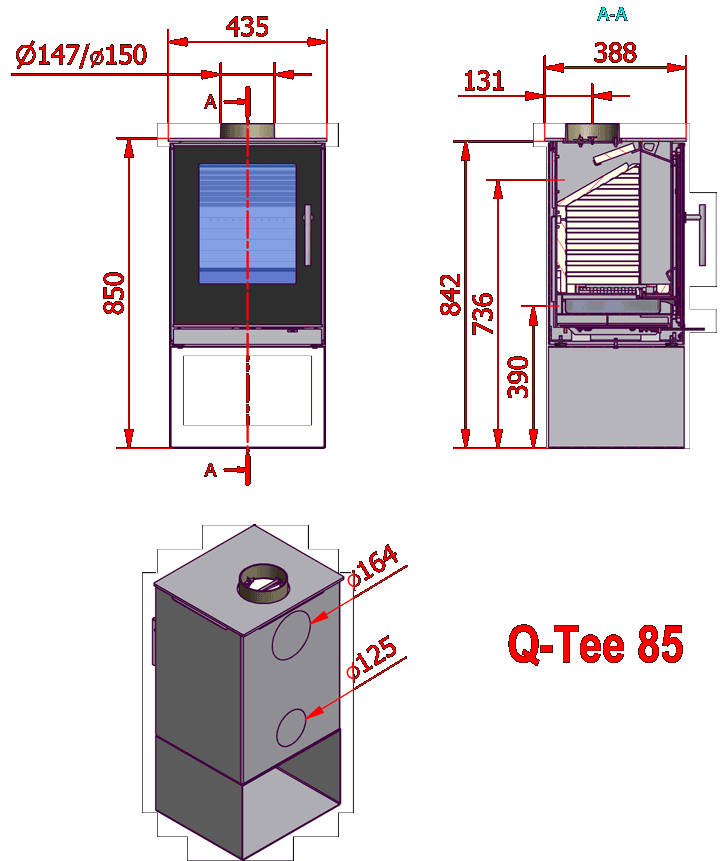

    Q-Tee-85 DXF Sample .gif
    Q-Tee-57 DXF Sample .gif
