Med en høyde på nesten to meter inntar Pilar rommet og fanger blikket med sitt skulpturelle design som er både enkelt og elegant - og markant og iøynefallende.

Det store, vakkert avrundede glasset gir en helt unik opplevelse av ilden som har fritt spill i det enorme brennkammeret. Håndtaket er laget i et solid og kraftig design som understreker ovnens kvalitet og tyngde.


Galleri

Tegninger

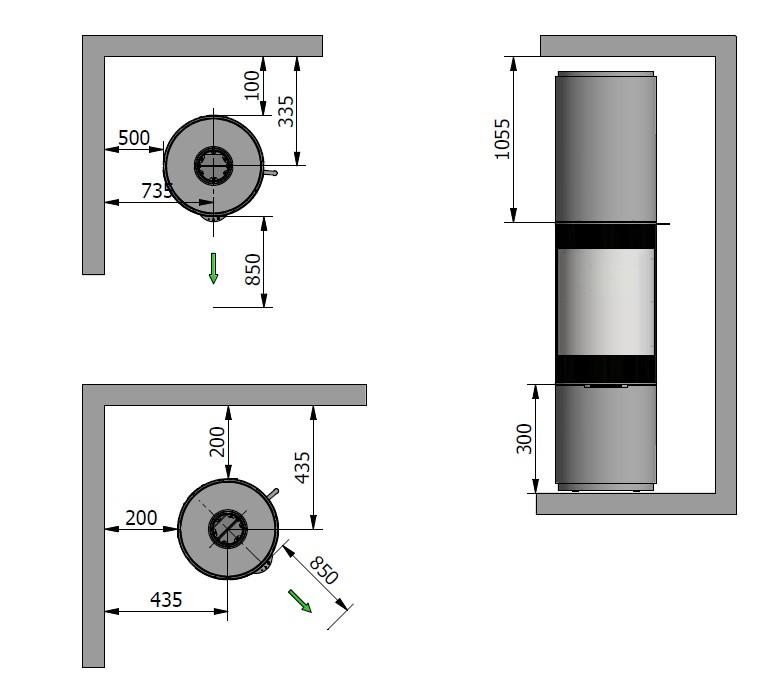

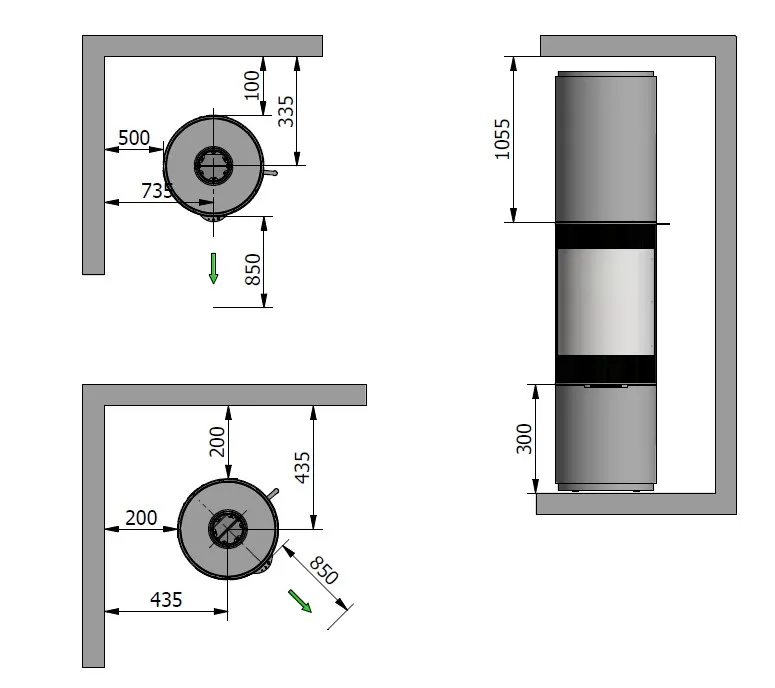

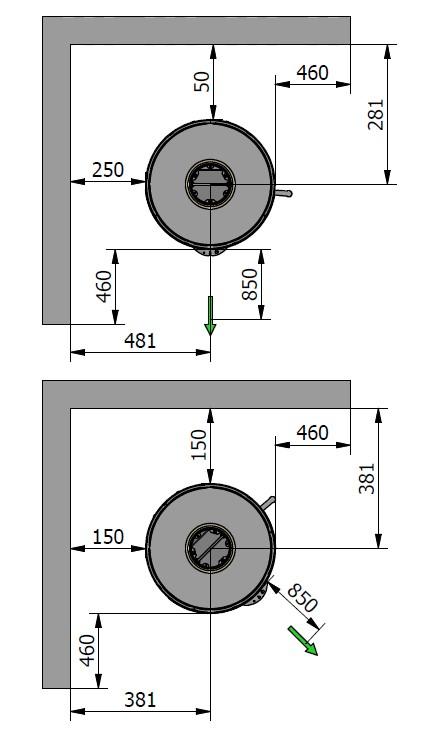

Opstillingstegning Pilar

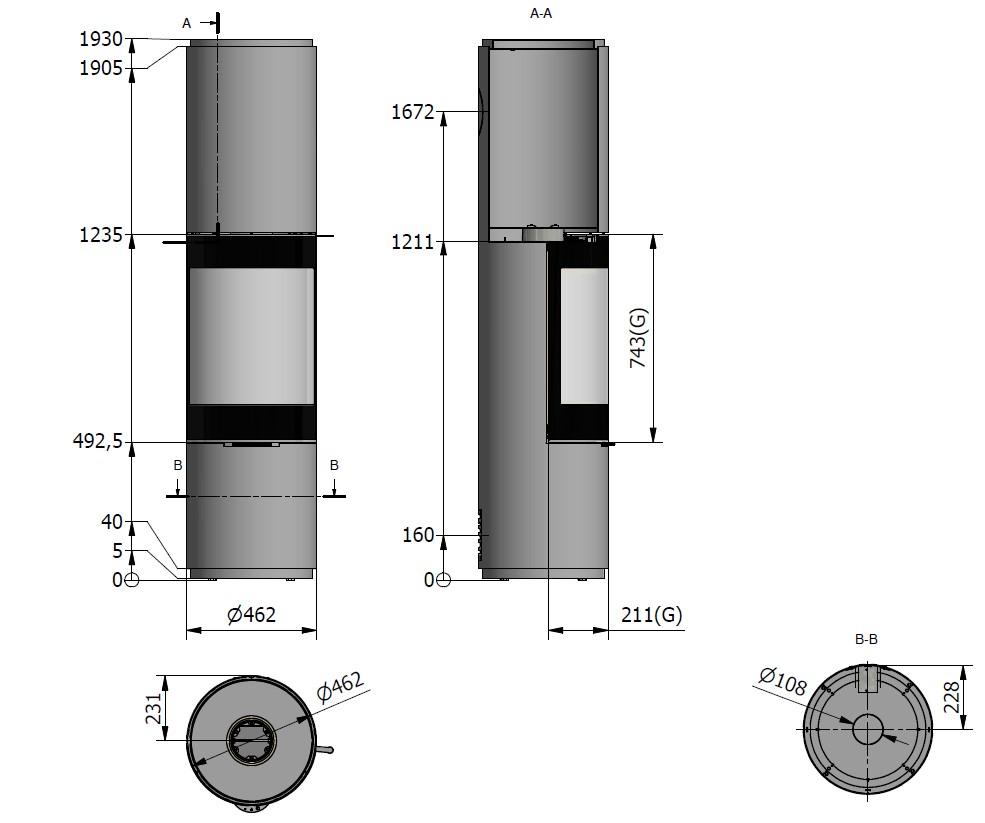

Måltegning Pilar

Tekniske data

  • Mål (B-D-H)
  • Ytre mål (B-D-H) i mm.: Ø462-1925
  • Brennkammerets indre mål: 352-287-286
  • Røykutgang (diameter): Ø150
  • Avstand fra midten til topplatens bakkant: 231
  • Avstand fra gulv til midten av AirSystem-tilkobling: 155
  • Avstand fra gulv til røykutgang topp: 1200
  • Avstand fra gulv til midten av bakside: 1165
  • Nominell effekt: 4,5

  • Effekt
  • Effekt (min-maks.): 2-9
  • Varmer opp (ved 20°): 90
  • Virkningsgrad: 81
  • Partikler i g/kg: 1.8

  • Vægt
  • Vekt i kg: 140
  • Ekstra varmelagrende stein: 120

  • Avstand til brennbart materiale
  • Til sidevegg: 500
  • Til bakvegg: 100
  • Møbleringsavstand: 850 mm
  • Avstand til brennbart m/dreiefot: 850
  • Til ikke brennbar vegg og ved sider og bakside anbefales: 100

  • Spesifikasjoner

Bruks- / installasjonsansvisning

Bruks-/installasjonsveiledning
Installasjonsveiledning
Brukerveiledning
ElectronicAIR
