RAIS Viva L 160

RAIS Viva L 160

Energi mærkning

Viva L 160 er indbegrebet af elegant og stilrent design. Som den højeste af Viva L-modellerne fremstår denne brændeovn nærmest som en iøjnefaldende skulptur i hjemmet. Den store, buede glasrude giver dig fuldt indsyn til ilden, så du kan nyde flammerne fra alle vinkler. Væg mellem en række designdetaljer som for eksempel farve, sideglas, håndtag og topplade og skab netop den Viva L, der passer til dig og din boligstil.

Fås med manuelt spjæld eller med CleverAir, der pr. automatik styrer luftreguleringen for optimal fyring.

Denne model fås også som gaspejs.

reddot logo


Galleri

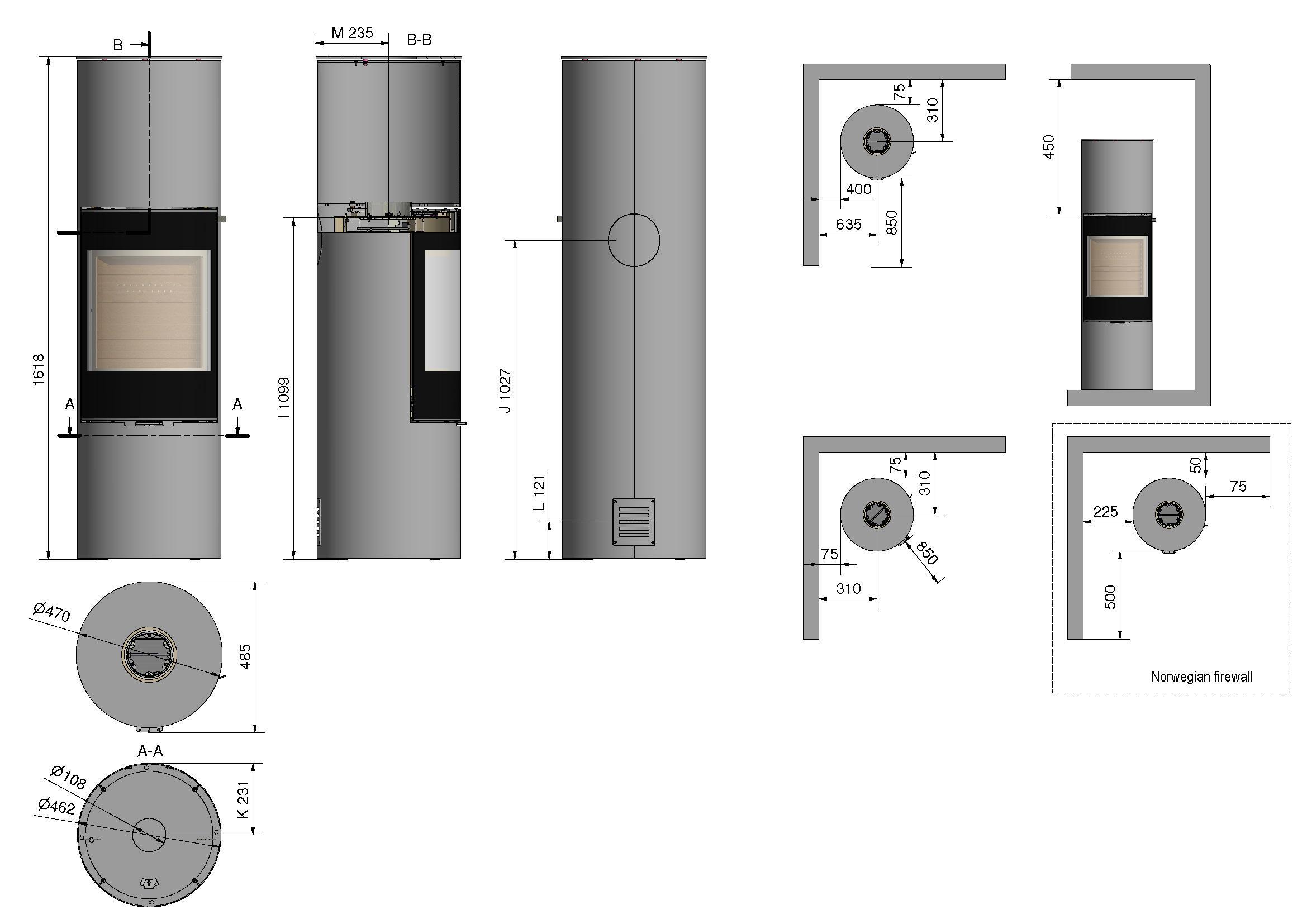

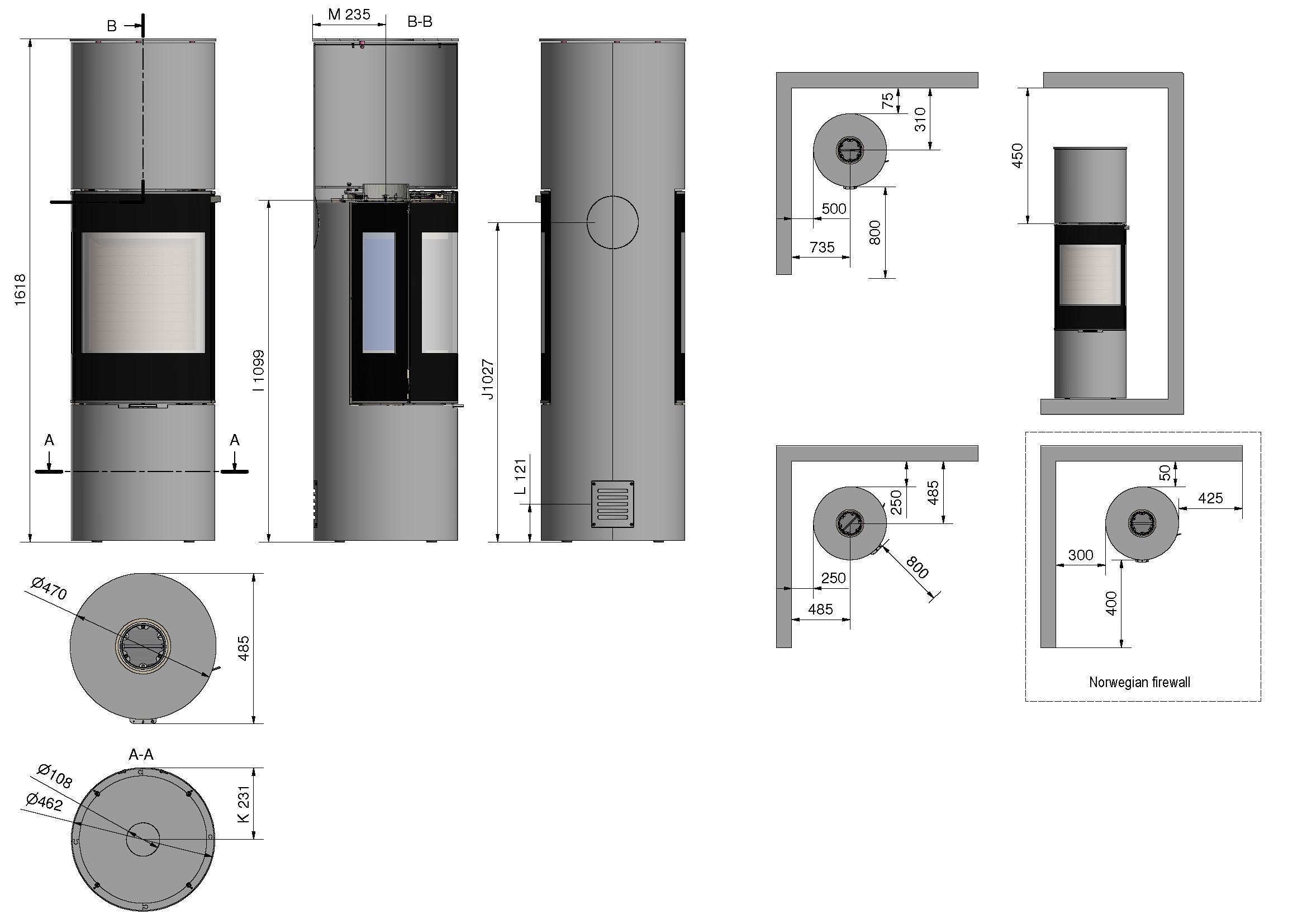

Tegninger

Tekniske data

  • Mål (B-D-H)
  • Ydre mål (B-D-H) i mm.: Ø470 - 1618 mm
  • Brændkammerets indre mål (B-D-H) i mm.: 352 - 292 - 446 mm
  • Røgafgang (diameter) Ø: 150 mm
  • Afstand fra center til toppladens bagkant i mm.: 235 mm
  • Afstand fra gulv til center Airsystem tilslutning: 121 mm
  • Afstand fra gulv til center røgafgang top: 1099 mm
  • Afstand fra gulv til center røgafgang bag: 1027 mm
  • Nominel effekt: 5,6 kW

  • Effekt
  • Effekt (min-max) i kwh: 3-7 kW
  • Opvarmer (ved 20 gr.) i m2: 40 - 110 m2
  • Vægt i kg: 120 kg
  • Ekstra varmesten: 96 kg

  • Afstand til brændbart materiale
  • Til væg ved siden i mm.: 500 mm
  • Til væg bagud i mm.: 75 mm

  • Specifikationer
  • Ståldør med glas: STANDARD
  • Glasdør: ACCESSORY
  • Sideglas: ACCESSORY
  • Håndtag i andet design: ACCESSORY
  • Røgafgang top og bagside: STANDARD
  • Rysterist og askeskuffe: STANDARD
  • luftsystem: STANDARD
  • CleverAir: ACCESSORY
  • Drejesokkel m/drejelig røgstuds: ACCESSORY
  • Topplade rustfri stål: ACCESSORY
  • Varmesten: ACCESSORY

Bruger-/ installationsvejledning

Bruger-/installationsvejledning
Download installations-/brugermanual .pdf
Online installations-/brugermanual Online
Brugervejledning Online
Prøvningsattest .pdf
Prøvningsattest .pdf
Ydeevnedeklaration .pdf

Arkitektinfo
RAIS stiller CAD-tegninger til rådighed for arkitekter og andre fagfolk til professionelt brug.
For at kunne bruge vores tegninger, Skal du have Autocad version 2000 eller version 14 eller lignende software installeret på din computer.

Download VIVA 100 L - DWF

Download VIVA 100 L - DWG

Download VIVA 100 L - IPT

Download VIVA 100 L - SAT

Download VIVA 100 L - STP
