RAIS Viva L 100

RAIS Viva L 100

Energi mærkning

Viva L 100 har et rundt, skulpturelt udtryk og et superenkelt design. Den store, buede glaslåge sikrer, at du får endnu mere glæde af ilden uanset, hvor du befinder dig i rummet. Du har mulighed for at tilpasse ovnen til dit hjem og din boligstil – vælg selv farve, sideglas, håndtag og meget andet.

Fås med manuelt spjæld eller med CleverAir, der automatisk styrer lufttilførslen og sikrer optimal forbrænding.

Denne model fås også som gaspejs.

reddot logo


Galleri

Tegninger

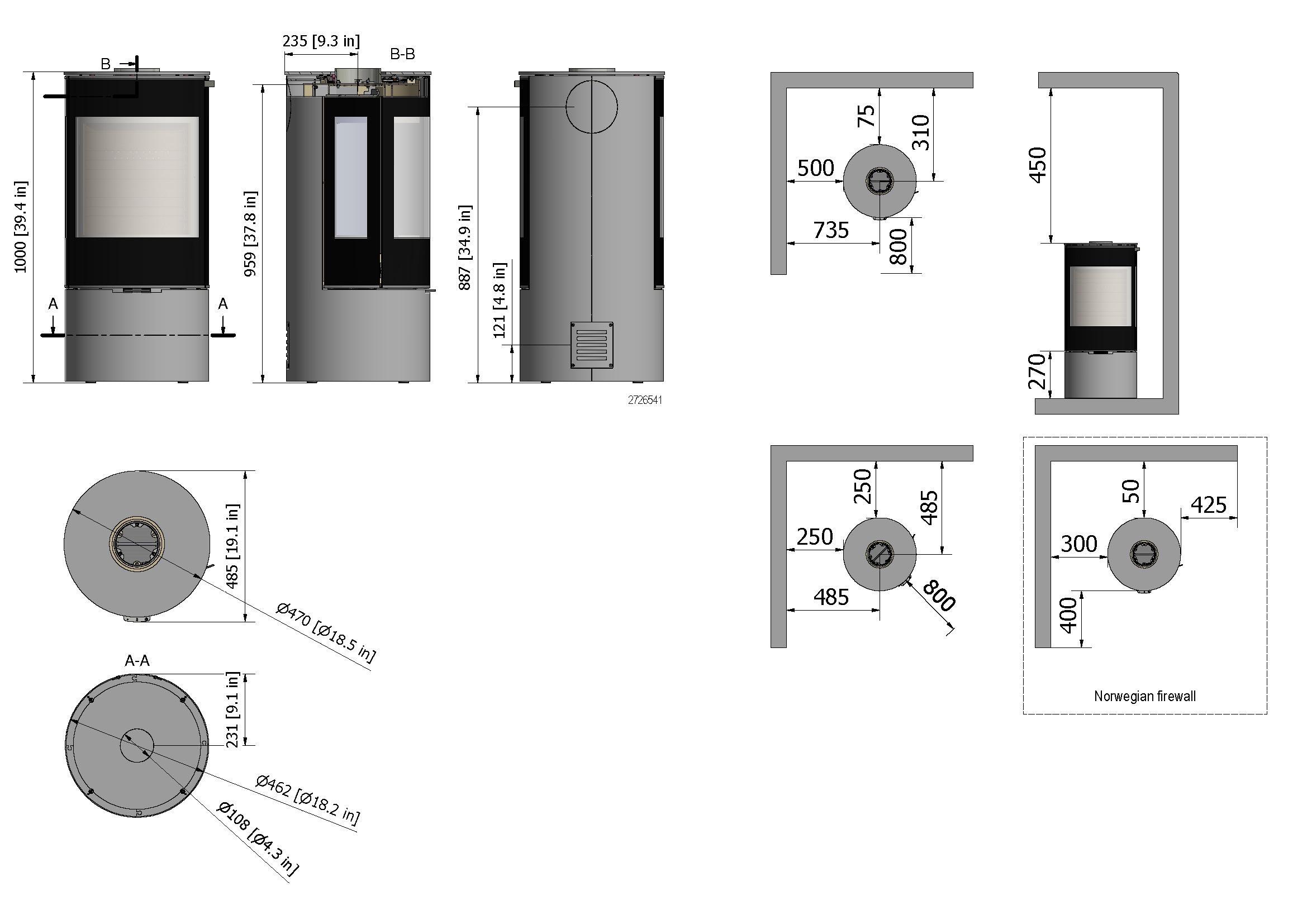

VIVA L 100 med sideglas

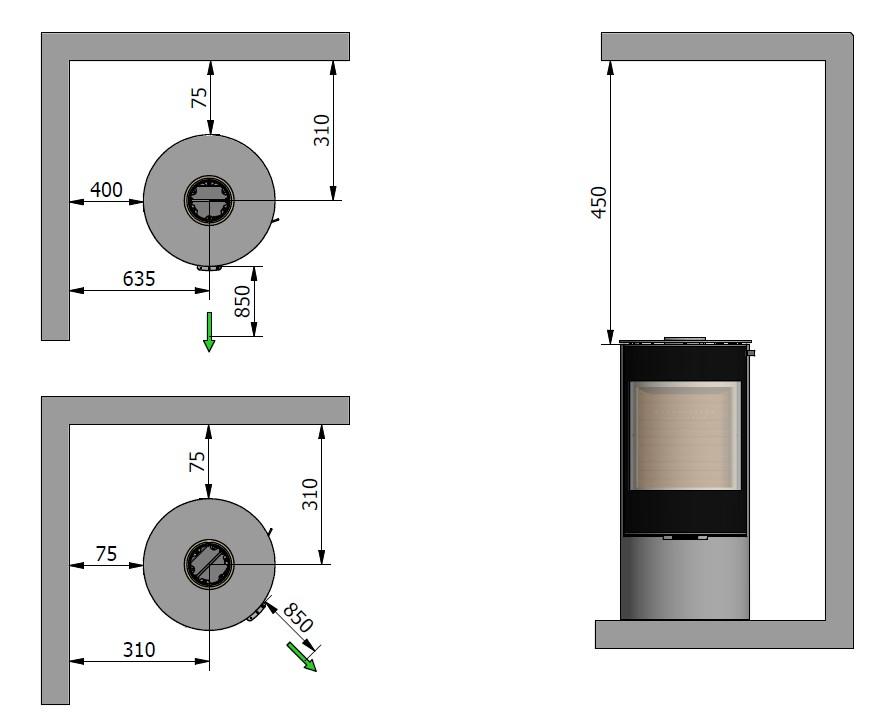

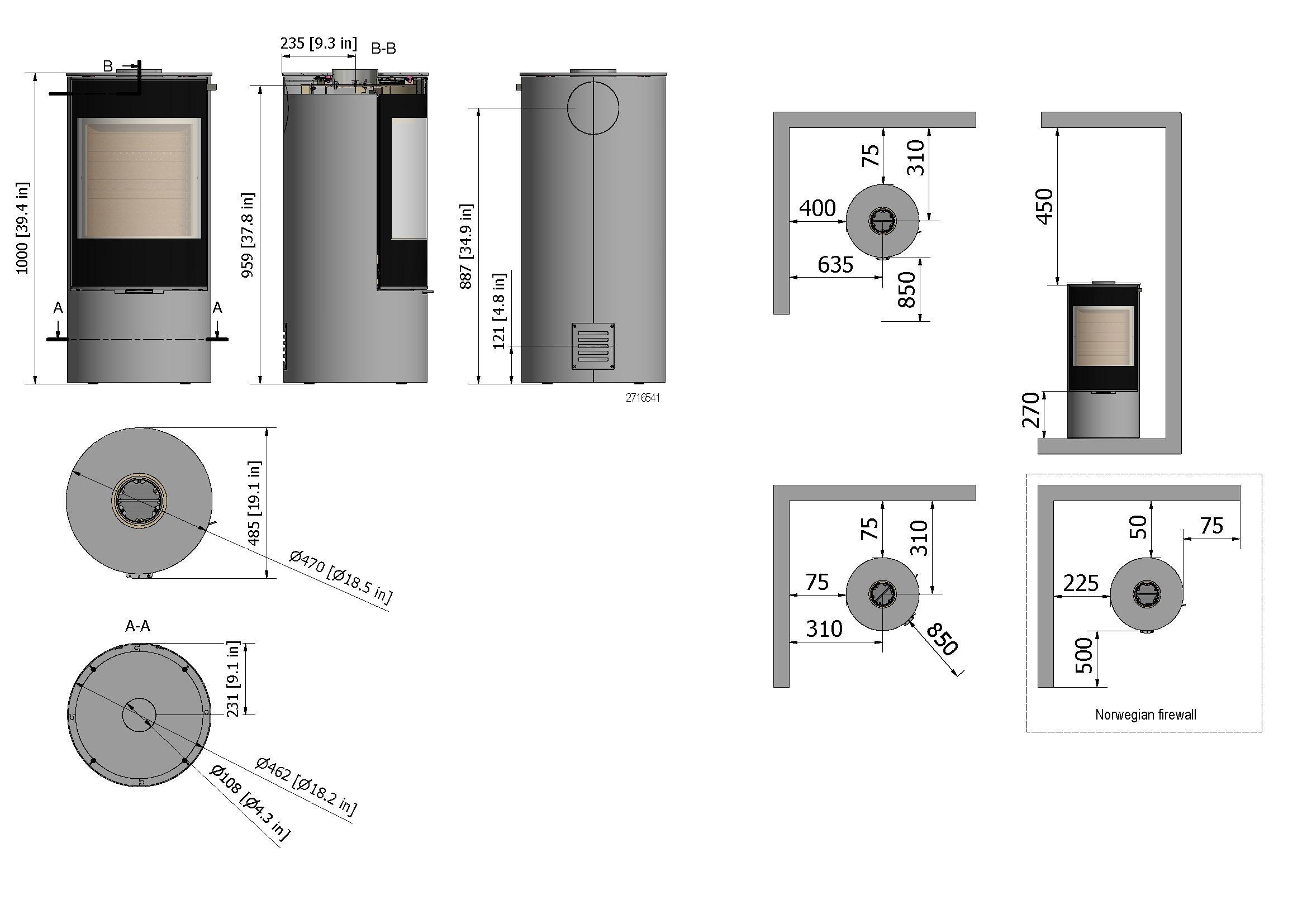

VIVA L 100 uden sideglas

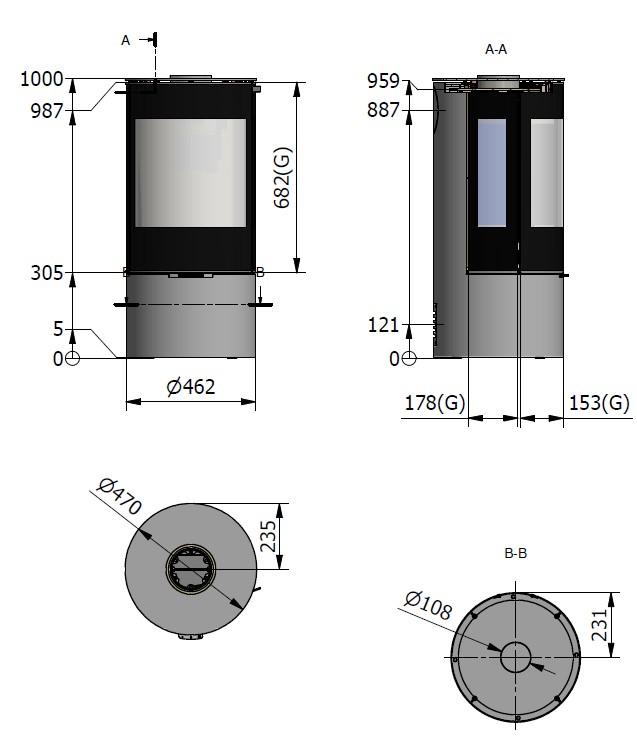

tegning viva l 100

Tekniske data

  • Mål (B-D-H)
  • Ydre mål (B-D-H) i mm.: Ø470 - 1000 mm
  • Brændkammerets indre mål (B-D-H) i mm.: 352 - 292 - 446 mm
  • Røgafgang (diameter) Ø: 150 mm
  • Afstand fra center til toppladens bagkant i mm.: 235 mm
  • Afstand fra gulv til center Airsystem tilslutning: 121 mm
  • Afstand fra gulv til center røgafgang top: 959 mm
  • Afstand fra gulv til center røgafgang bag: 887 mm
  • Nominel effekt: 5,6 kW

  • Effekt
  • Effekt (min-max) i kwh: 3-7 kW
  • Opvarmer (ved 20 gr.) i m2: 40 - 110 m2
  • Vægt i kg: 90 kg

  • Afstand til brændbart materiale
  • Til væg ved siden i mm.: 500 mm
  • Til væg bagud i mm.: 75 mm

  • Specifikationer
  • Ståldør med glas: STANDARD
  • Glasdør: ACCESSORY
  • Sideglas: ACCESSORY
  • Håndtag i andet design: ACCESSORY
  • Røgafgang top og bagside: STANDARD
  • Rysterist og askeskuffe: STANDARD
  • luftsystem: STANDARD
  • CleverAir: ACCESSORY
  • Drejesokkel m/drejelig røgstuds: ACCESSORY
  • Topplade rustfri stål: ACCESSORY

Bruger-/ installationsvejledning

Bruger-/installationsvejledning
Download installations-/brugermanual .pdf
Online installations-/brugermanual Online
Brugervejledning Online
Prøvningsattest .pdf
Prøvningsattest .pdf
Ydeevnedeklaration .pdf

Arkitektinfo
RAIS stiller CAD-tegninger til rådighed for arkitekter og andre fagfolk til professionelt brug.
For at kunne bruge vores tegninger, Skal du have Autocad version 2000 eller version 14 eller lignende software installeret på din computer.

Download VIVA 100 L - DWF

Download VIVA 100 L - DWG

Download VIVA 100 L - IPT

Download VIVA 100 L - SAT

Download VIVA 100 L - STP
