Energi mærkning

Denne flotte og funksjonelle ovnen har en elegant avrundet forside, skrå sider og tar ikke så mye plass. Rina har en stor glassdør, slik at ilden fremtrer markant.  Denne ovnen er ideell til både hjem, sommerhus eller hytte. Den har risterist og en effektiv askeskuff. Ovnen kan fås med topp- eller bakavgang til røykrøret. Til Rina fås også AirSystem som henter forbrenningsluften utenfra.


Galleri

Tegninger

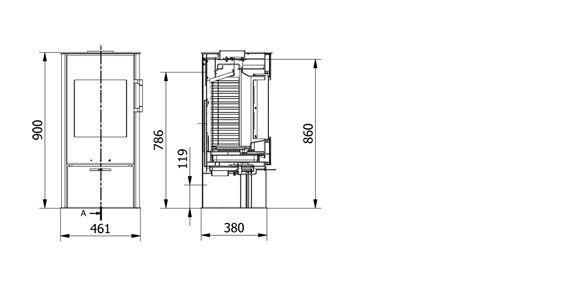

rinategning

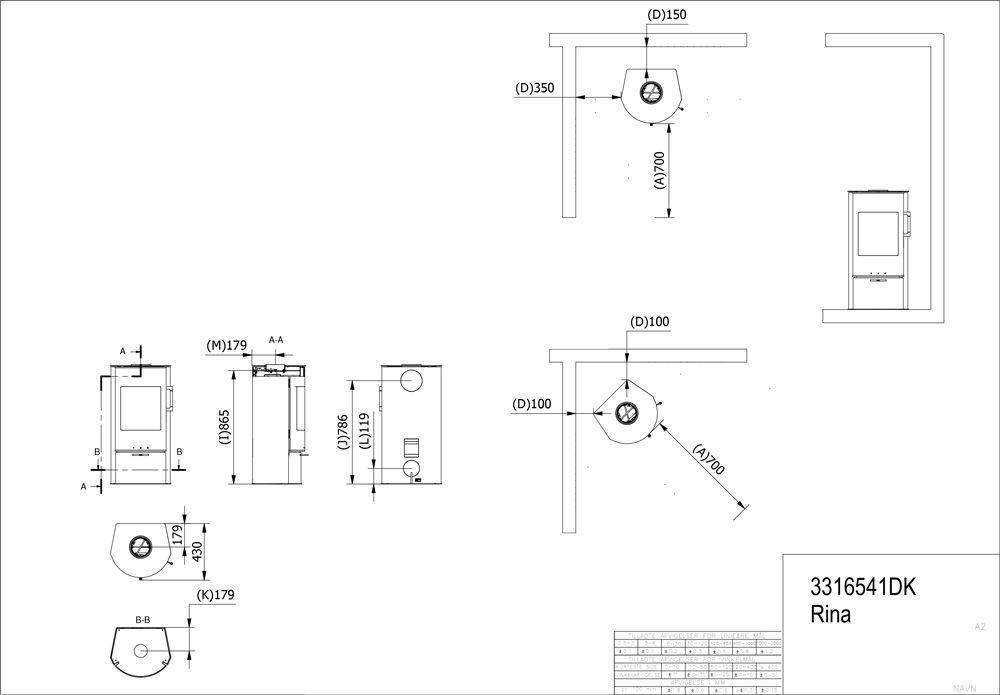

RINA 3316541DK

Tekniske data

  • Mål (B-D-H)
  • Ytre mål (B-D-H) i mm.: 461 - 411 - 901
  • Brennkammerets indre mål: 295 - 225 - 393
  • Røykutgang (diameter): 150
  • Avstand fra midten til topplatens bakkant: 179
  • Avstand fra gulv til midten av AirSystem-tilkobling: 119
  • Avstand fra gulv til røykutgang topp: 861
  • Avstand fra gulv til midten av bakside: 786
  • Nominell effekt: 4

  • Effekt
  • Effekt (min-maks.): 2 - 6
  • Varmer opp (ved 20°): 30 - 90
  • Virkningsgrad: 79%
  • Partikler i g/kg: 1,39

  • Vægt
  • Vekt i kg: 105

  • Avstand til brennbart materiale
  • Til sidevegg: 350
  • Til bakvegg: 150
  • AVSTAND TIL BRANNMUR - SIDEVEGG: 200
  • AVSTAND TIL BRANNMUR - BAKVEGG: 50
  • Til ikke brennbar vegg og ved sider og bakside anbefales: 50

  • Spesifikasjoner
  • Stållåge: STANDARD
  • Glasslåge: ACCESSORY
  • Røykutgang: Topp og bakside: STANDARD
  • Risterist og askeskuff: STANDARD
  • AirSystem: STANDARD
  • Ståldør: Standard

Bruks- / installasjonsansvisning

Bruks-/installasjonsveiledning
Last ned installasjons-/bruksanvisning .pdf
Online installasjons-/bruksanvisning Online
Brukerveiledning Online
Prøvningsattester .pdf
Ytelseserklæring .pdf

Arkitektinfo
RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk. For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.
AutoCAD DXF .dxf

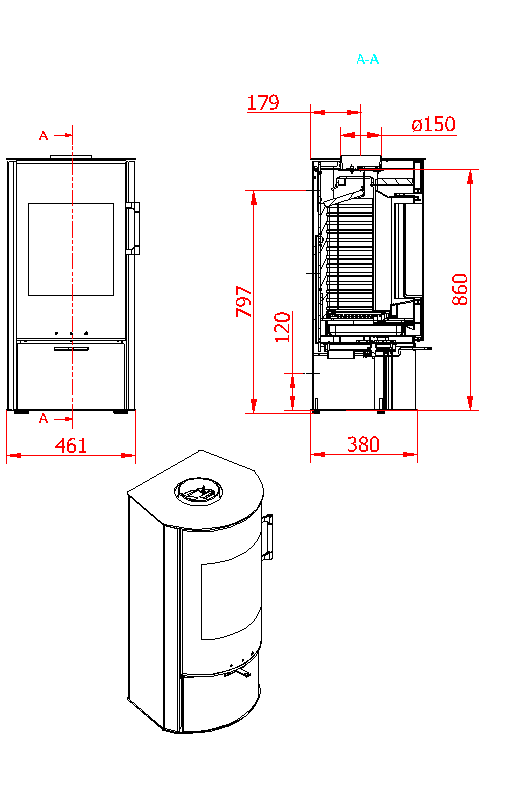

AutoCAD DXF Sample .gif
