Med glassrute på to sider gir hjørnemodellen Visio 2 en rekke fine, innredningsmessige muligheter. Det kan være sentralt plassert eller plassert i et hjørne. Visio tilfører eksklusivitet til boligen. Det sublime designet, det sterke elementet av ild. Når ruten åpnes, skyves den oppover.  En smart og bekvem peisinnsats.  Legg merke til den høye virkningsgraden på 80 prosent.

Vejl. NOK pris fra 47.625

Galleri

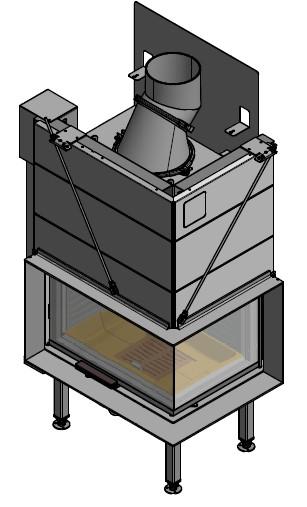

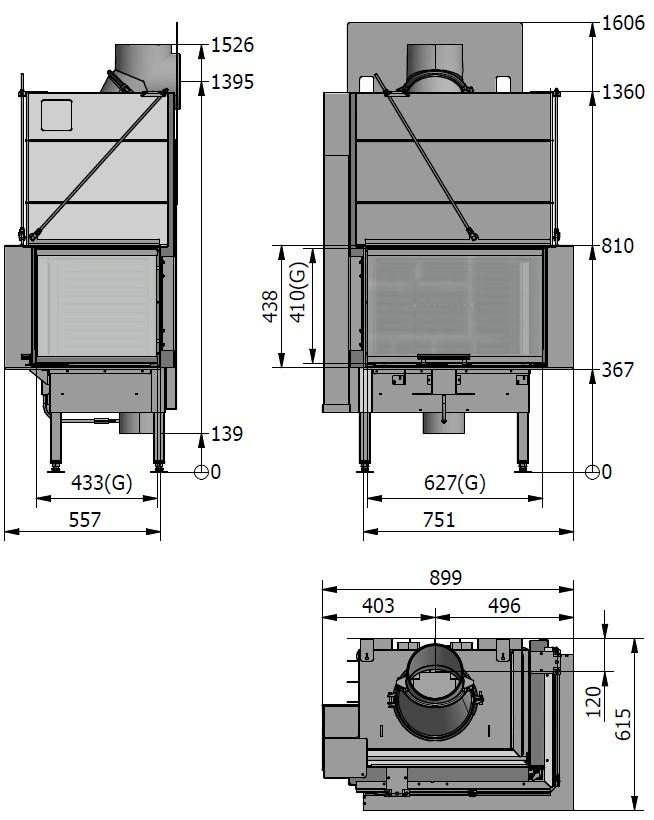

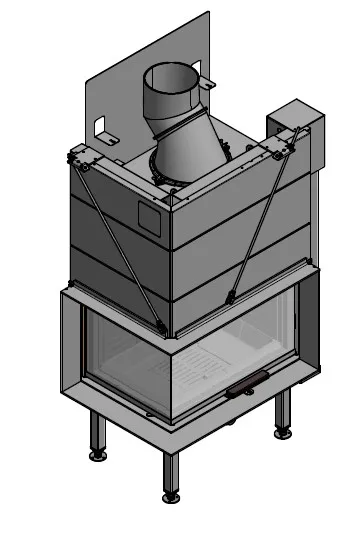

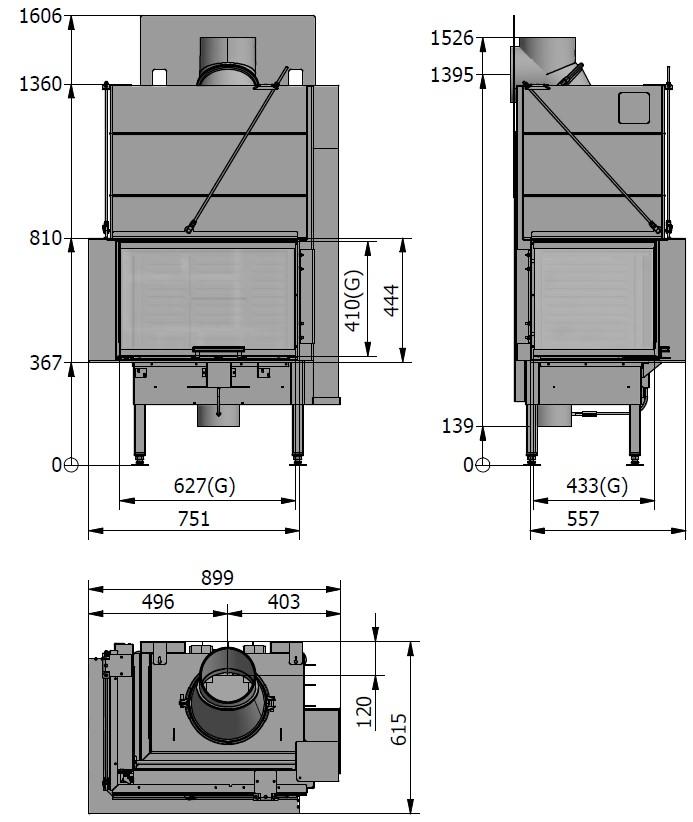

Tegninger

Visio 2

Tekniske data

  • Mål (B-D-H)
  • Ytre mål (B-D-H) i mm.: 833 - 593 - 1.617
  • Brennkammerets indre mål: 533 - 333 - 466

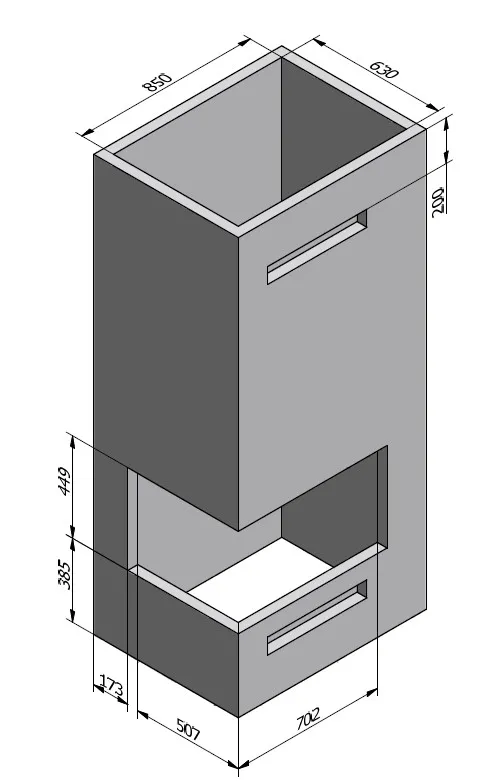

  • Innbyggingsmål: 685 - 490 - 432
  • Rammens ytre mål: 571 - 557 - 444
  • Røykutgang (diameter): 200
  • Nominell effekt: 7

  • Effekt
  • Effekt (min-maks.): 5 - 9
  • Varmer opp (ved 20°): 75 - 120
  • Virkningsgrad: 80%
  • Partikler i g/kg: 6,5
  • Støv: 5 mg/ Nm3

  • Vægt
  • Vekt i kg: 259 kg
  • Ekstra varmelagrende stein: 84

  • Avstand til brennbart materiale
  • Til sidevegg: 300 mm
  • Til bakvegg: 75 mm
  • Til tak: 1285 mm
  • Til gulv: 385 mm
  • Møbleringsavstand: 1200 mm

  • Spesifikasjoner
  • Glassdør med sort kant: STANDARD
  • Glassdør med rustfri kant: ACCESSORY
  • Dekkramme sort: ACCESSORY
  • Dekkramme rustfri: ACCESSORY

Bruks- / installasjonsansvisning

Bruks-/installasjonsansvisning
Last ned installasjons-/bruksanvisning .pdf
Online installasjons-/bruksanvisning Online
Ytelseserklæring .pdf
Prøvningsattester .pdf

Arkitektinfo
RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk. For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.
1246552 .pdf
1246552 .dxf
1246553 .pdf
1246553 .dxf
1249006-VISIO_2_left_dxf .dxf
