RAIS 500-3 med glas til alle tre sider giver hjemmet en unik karakter. Der er indsyn til masser af ild, og ovnen vil blive en central hyggespreder i boligen. Elegant og diskret håndtag, nem betjening.
Glaslåge eller klassisk låge i stål, der kan højre- eller venstrevendes. Plads til store brændestykker, enestående forbrænding og fine miljødata. Kan tilslutttes AirSystem via bund eller bagvæg.
Indbygnings mål (B-D-H) i mm. |
703 - 480 - 474 |
Rammens ydre mål (B-D-H) i mm. |
714 - 506 - 506 |
Afstand til brændbart materiale |
|
Til væg ved siden i mm. |
200 |
Til væg bagud i mm. |
100 |
Til loft i mm. |
850 |
Til gulv i mm. |
400 |
Møbleringsafstand i mm. |
900 |
Ståldør med glas |
Standard |
Glasdør |
ACCESSORY |
Røgafgang top |
Standard |
Manuelt luftsystem |
ACCESSORY |
Ramme i specialmål |
ACCESSORY |

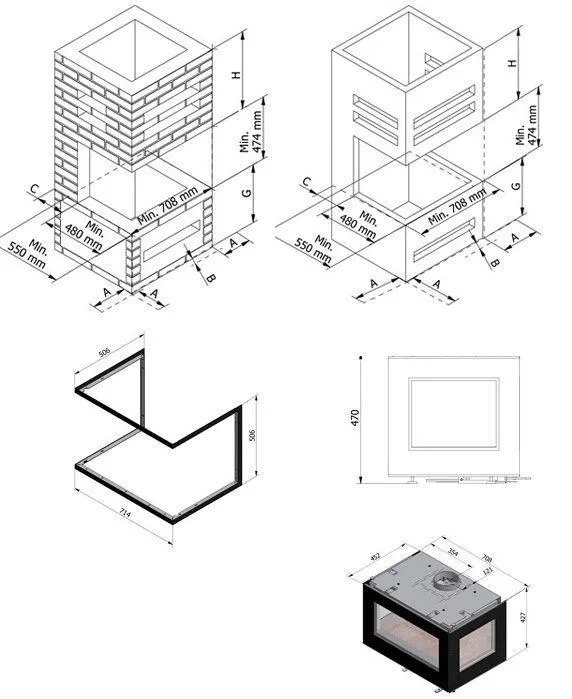

Indbygningsmål
Mursten | brandhæmmende materiale |
Bruger/installationsmanual | |
Download installations-/brugermanual | |
Online installations-/brugermanual | Online |
Prøvningsattester | |
Ydeevnedeklaration | |
Arkitektinfo RAIS stiller CAD-tegninger til rådighed for arkitekter og andre fagfolk til professionelt brug. For at kunne bruge vores tegninger, Skal du have Autocad version 2000 eller version 14 eller lignende software installeret på din computer. |
|
Indbygningsmål_mursten_3G_salg | |
Indbygningsmål_panel_3G | |
RAIS_500-3G_Glass_door | |
RAIS_500-3S_Steel_door | |
rais500 | .dxf |
Rais500-3G-5119004 | .dwg |
RAIS_500-3S_5119104_dxf | .dxf |
RAIS_500-3G_5119004_dxf | .dxf |
Rais500-3G-5119004 | .adsk |
Rais500-3G-5119004 | .ipt |
Rais500-3G-5119004 | .sat |
