RAIS 500¹ (old version)

Spørgsmål ?

Er du interessereret i dette produkt?

Udfyld felterne og vi kontakter dig hurtigst muligt.

Fill out my online form.
Vejl. DKK pris fra 18.200

Superstilren indsats med en vifte af arkitektoniske muligheder for unikke, klassiske løsninger i hjemmet. Også i eksisterende ildsteder. Med en markant rude i fronten kan ilden leve flot og centralt i rummet i samspil med murenes flader.

Elegant og diskret håndtag. Glaslåge eller klassisk låge i stål, der kan højre- eller venstrevendes. Plads til store brændestykker, enestående forbrænding og fine miljødata. Kan tilslutttes AirSystem via bund eller bagvæg.

  • Tekniske data

    Ydre mål (B-D-H) i mm.
    718 - 452 - 470
    Brændkammerets indre mål (B-D-H) i mm.
    556 - 306 - 295
    Indbygnings mål (B-D-H) i mm.
    732 - 474
    Rammens ydre mål (B-D-H) i mm.
    764 - - - 506
    Røgafgang (diameter) Ø
    150
    Nominel effekt
    7
    Effekt
    Effekt (min-max) i kwh
    4 - 8
    Opvarmer (ved 20 gr.) i m2
    60 - 120
    Virkningsgrad i procent
    80%
    Partikler i g/kg
    1,8
    Afstand til brændbart materiale
    Til væg ved siden i mm.
    200
    Til væg bagud i mm.
    100
    Til loft i mm.
    850
    Til gulv i mm.
    400
    Møbleringsafstand i mm.
    900
    Vægt i kg
    110
    Ståldør med glas
    Standard
    Glasdør
    ACCESSORY
    Røgafgang top
    Standard
    Manuelt luftsystem
    ACCESSORY
    Ramme i specialmål
    ACCESSORY

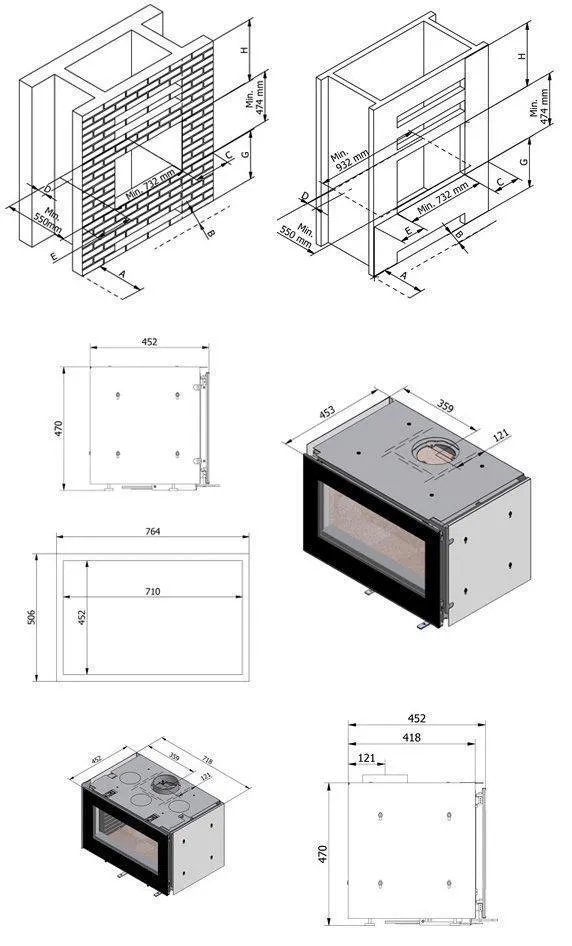

  • Tegninger



    Indbygningsmål

    Mursten brandhæmmende materiale

    tegninger 500 1ny

  • Dokumenter

    Bruger/installationsmanual
    Download installations-/brugermanual .pdf
    Online installations-/brugermanual Online
    Prøvningsattester .pdf
    Ydeevnedeklaration .pdf

    Arkitektinfo
    RAIS stiller CAD-tegninger til rådighed for arkitekter og andre fagfolk til professionelt brug. For at kunne bruge vores tegninger, Skal du have Autocad version 2000 eller version 14 eller lignende software installeret på din computer.
    Indbygningsmal_panel_1G .pdf
    Indbygningsmal_mursten_1G .pdf
    RAIS_500-1 Glaslåge .dxf
    RAIS_500-1 Stållåge .dxf
    RAIS_500-1G_Glass_door .pdf
    RAIS_500-1S_Steel_door .pdf
