Formge själv…
RAIS 700

RAIS 700

Energi mærkning

En klassiker designad för det superminimalistiska, arkitektritade hemmet eller för en bostad med klassiskt tidlös inredningsstil. De rena linjerna fulländas av det speciella handtaget som endast vagt kan anas. Gott om plats för stora vedträn ger en imponerande eldupplevelse. Enastående förbränning. Klassisk lucka av stål och glas eller en lucka enbart av glas.


Galleri

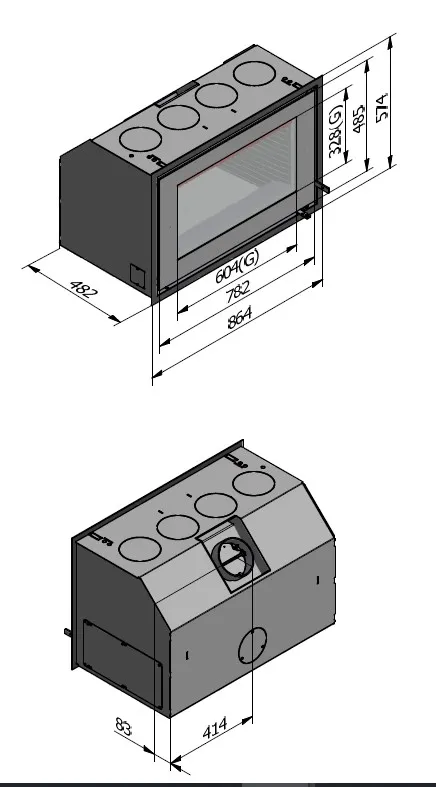

Ritningar

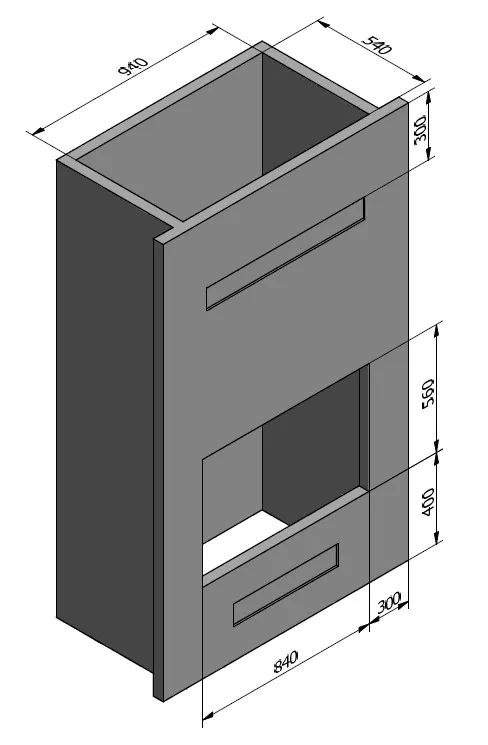

Inbyggnadsmått
Frimurning Icke brännbart material
tegninger 700 ny

Tekniska data

  • Yttermått: 829 - 478 - 541
  • Brännkammarens innermått: 562 - 286 - 300
  • Inbyggnadsmått: 840 - - - 545
  • Ramens yttermått: 864 - - - 574
  • Rökutgång (diameter): 150
  • Nominell effekt: 5

  • Effekt
  • Effekt (min-max): 3 - 7
  • Uppvärmning (v/20 gr.): 60 - 105
  • Verkningsgrad: 80%
  • Partiklar: 2,59
  • Vikt i kg: 125

  • Avstånd till brännbart material
  • Till vägg från sidan: 300
  • Till vägg baksida: 110
  • Till tak: 850
  • Till golv: 400
  • Möbleringsavstånd: 700

  • Specifikationer
  • Stållucka med glas: STANDARD
  • Glaslucka: ACCESSORY
  • Rökutgång: Topp: STANDARD
  • AirSystem: ACCESSORY
  • Ram med specialmått: STANDARD

Bruksanvisning / Installationsvägledning

Bruks-/installationsanvisning
Installations-/bruksanvisning Online
Prøvningsattester .pdf
Prestandadeklaration .pdf

Arkitektinformation
RAIS ställer CAD-ritningar till förfogande för arkitekter och andra yrkesverksamma för yrkesmässigt bruk. För att kunna använda våra ritningar måste du ha Autocad version 2000 eller version 14 eller liknande mjukvara installerad på din dator.
autcadeksempel .gif
AutoCAD .dxf
Rais700-70990 .adsk
Rais700-70990 .ipt
Rais700-70990 .sat
Rais700-70990 .dwg
