Tekniske data
Ytre mål (B-D-H) i mm.1123/1668Rammens ytre mål150 mmAvstand fra gulv til midten av AirSystem-tilkobling121 mmAvstand fra gulv til røykutgang topp1103 mmAvstand fra gulv til midten av bakside1027 mmNominell effekt5,6 kWEffektEffekt (min-maks.)3-7 kWVirkningsgrad45 - 105 m2Avstand til brennbart materialeTil sidevegg500 mmTil bakvegg75 mmAvstand til brannmur - sidevegg225/300Avstand til brannmur - bakvegg50/50Vekt i kg203/257
Advanced Glass Concept
RAIS vedovner er kjent for sine sotfrie glassruter og vakre flammebilder. Hemmeligheten bak denne kvalitetsfordelen er vår helhetsorienterte tilgang til glassene i brennkammeret.
Advanced Glass Concept
Alle RAIS vedovner er utstyrt med glass, som er basert på vårt ADVANCED GLASS CONCEPT®, som gjør bruk av forskjellige typer glass, som kan variere fra ovn til ovn – men med samme formål: å skape de beste betingelsene for sotfrie glass og et flott innsyn til flammene.
-

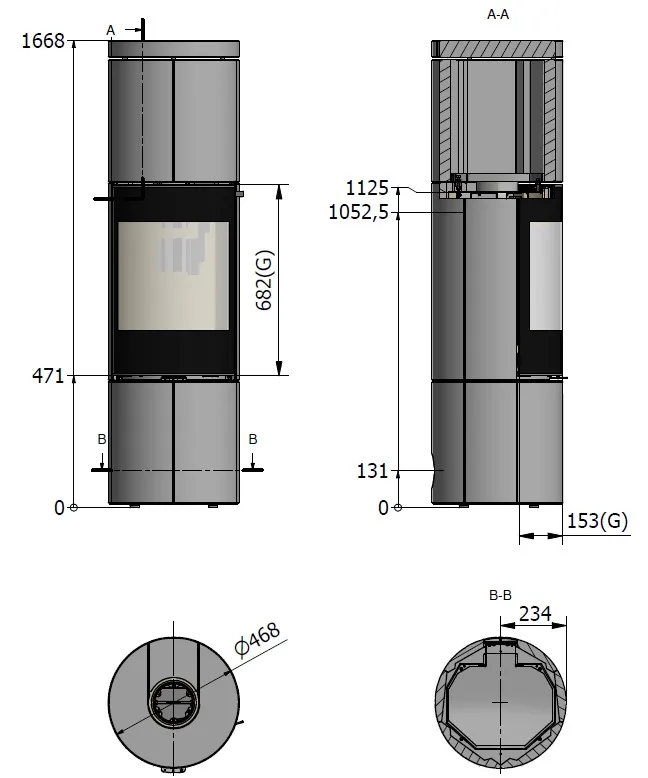

DRAWINGS
Juno L 120 with side glass
Juno L 120 without side glass
Juno L 160 with side glass
Juno L 160 without side glass
-
Dokumenter
Bruks-/installasjonsveiledning Bruksveiledning Installasjonsveiledning Prøvningsattest Declaration of Performance Declaration of Conformity Table 1
