RAIS 500¹

RAIS 500¹

Energi mærkning

Superstilren innsats med et vell av arkitektoniske muligheter for unike, klassiske løsninger i hjemmet. Også i eksisterende ildsteder. Med en markant rute i fronten kan ilden leve flott og sentralt i rommet i samspill med murflatene.

Elegant og diskret håndtak. Glassdør eller klassisk dør i stål som kan hengsles på høyre eller venstre side. Plass til store vedkubber, enestående forbrenning og gode miljødata. Kan kobles til AirSystem via bunn eller bakvegg.

Vejl. NOK pris fra 22.870

Galleri

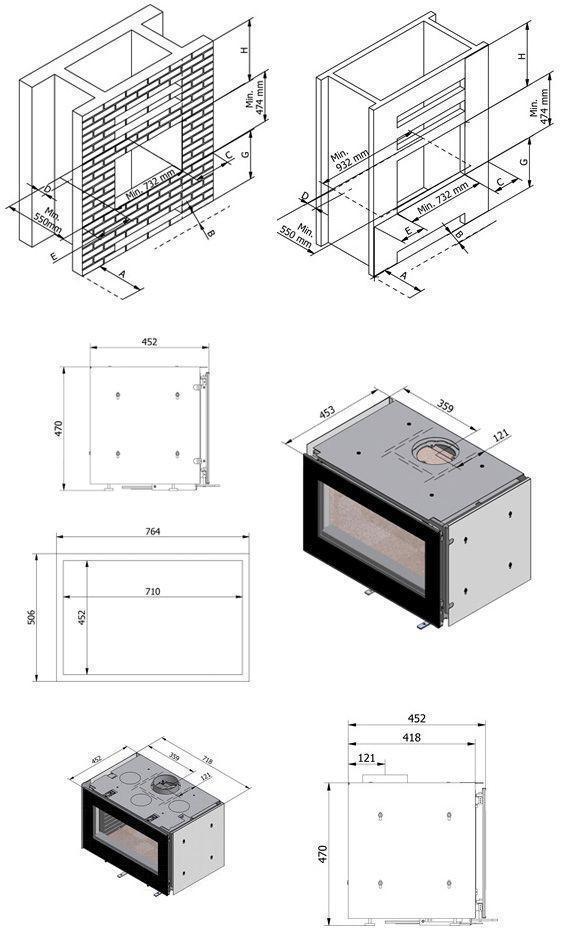

Tegninger


Innbyggingsmål
Murstein Brannhemmende materiale
tegninger 500 1ny

Tekniske data

  • Mål (B-D-H)
  • Ytre mål (B-D-H) i mm.: 718 - 452 - 470
  • Brennkammerets indre mål: 556 - 306 - 295
  • Innbyggingsmål: 732 - 474
  • Rammens ytre mål: 764 - - - 506
  • Røykutgang (diameter): 150
  • Nominell effekt: 7

  • Effekt
  • Effekt (min-maks.): 4 - 8
  • Varmer opp (ved 20°): 60 - 120
  • Virkningsgrad: 80%
  • Partikler i g/kg: 1,8

  • Vægt
  • Vekt i kg: 110

  • Avstand til brennbart materiale
  • Til sidevegg: 200
  • Til bakvegg: 100
  • Til tak: 850
  • Til gulv: 400
  • Møbleringsavstand: 900

  • Spesifikasjoner
  • Stållåge: STANDARD
  • Glasslåge: ACCESSORY
  • Røykutgang: Topp: STANDARD
  • AirSystem: ACCESSORY
  • Ramme i spesialmål: ACCESSORY

Bruks- / installasjonsansvisning

Bruks-/installasjonsansvisning
Last ned installasjons-/bruksanvisning .pdf
Online installasjons-/bruksanvisning Online
Prøvningsattester .pdf
Ytelseserklæring .pdf

Arkitektinfo
RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk. For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.
Indbygningsmal_panel_1G .pdf
Indbygningsmal_mursten_1G .pdf
RAIS_500-1 Glaslåge .dxf
RAIS_500-1 Stållåge .dxf
RAIS_500-1G_Glass_door .pdf
RAIS_500-1S_Steel_door .pdf
