RAIS Viva L 140

RAIS Viva L 140

Energi mærkning
Energi mærkning

Viva L 140 har et klassisk og stilrent designuttrykk, som lett kan customizes slik at den passer til nettopp din stil. Du velger selv farge, sideglass, håndtak og mye annet, og du får den nye ovnen din akkurat som du ønsker den. Dessuten har ovnen virkelig fine miljødata og en meget god forbrenning. Den store, avrundede glassdøren gir deg mulighet for å se flammene fra flere sider i rommet.

Ønsker du ekstra oppbevaringsplass til tørr ved, bøker eller annet, så kan du tilføye en eller flere multibokser til Viva L 140.Fås i alle RAIS-farger.

Fås med manuelt spjeld eller med CleverAir, hvor ovnen selv justerer luftreguleringen for en optimal forbrenning.

reddot logo



Galleri

Tegninger

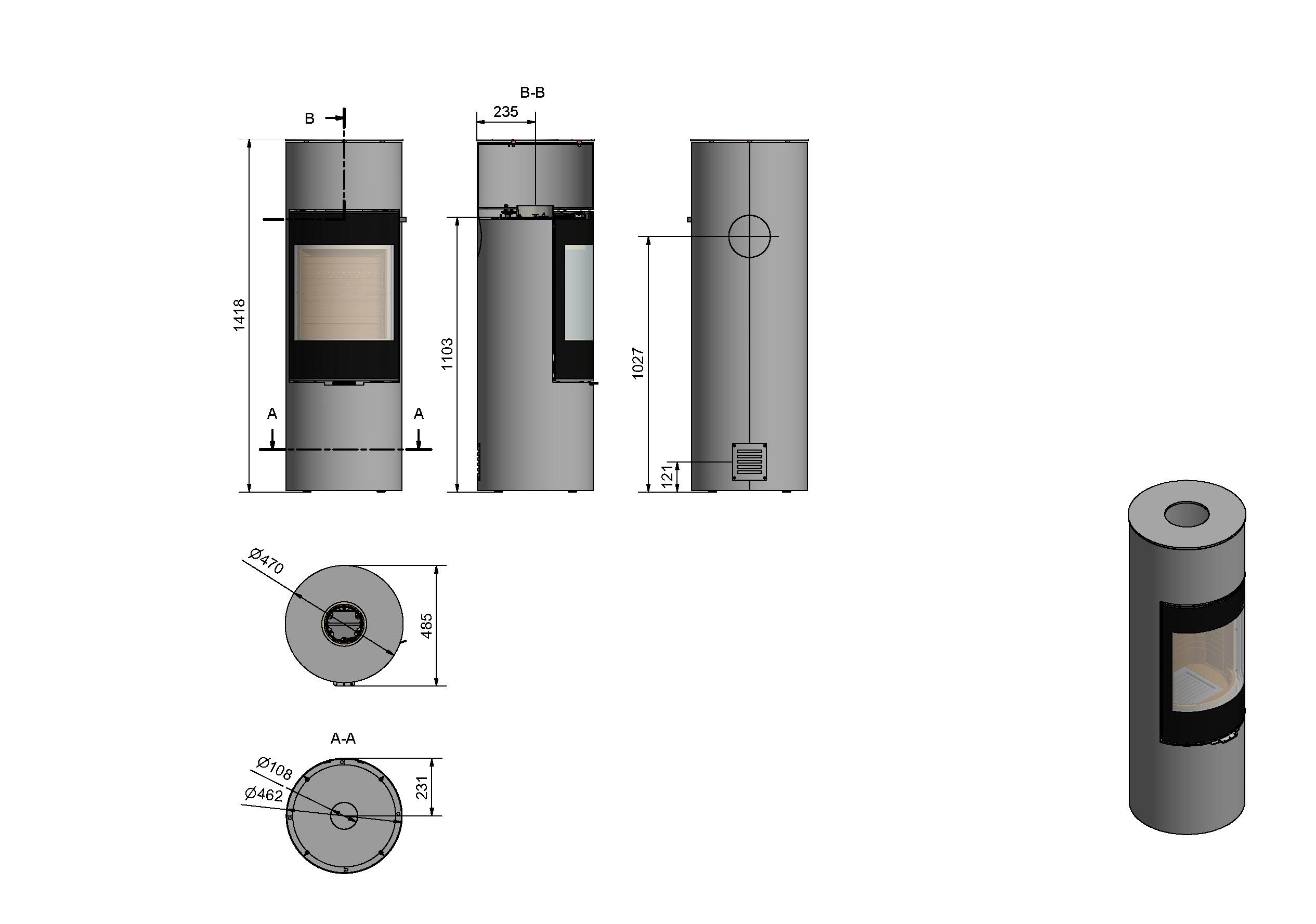

Viva L 140 without side glass
Viva L 140 without side glass

Viva L 140 with side glass

Viva L 140 with side glass



Tekniske data

  • Mål (B-D-H)
  • Ytre mål (B-D-H) i mm.: Ø470 - 1418 mm
  • Brennkammerets indre mål: 352 - 292 - 446 mm
  • Røykutgang (diameter): 150 mm
  • Avstand fra midten til topplatens bakkant: 235 mm
  • Avstand fra gulv til midten av AirSystem-tilkobling: 121 mm
  • Avstand fra gulv til røykutgang topp: 1103 mm
  • Avstand fra gulv til midten av bakside: 1027 mm
  • Nominell effekt: 5,6 kW

  • Effekt
  • Effekt (min-maks.): 3-7 kW
  • Varmer opp (ved 20°): 40 - 110 m2

  • Vægt
  • Ekstra varmelagrende stein: 48 kg

  • Avstand til brennbart materiale
  • Til sidevegg: 500 mm
  • Til bakvegg: 75 mm
  • AVSTAND TIL BRANNMUR - SIDEVEGG: 225/300
  • AVSTAND TIL BRANNMUR - BAKVEGG: 50/50

  • Spesifikasjoner
  • Stållåge: STANDARD
  • Glasslåge: ACCESSORY
  • Sideglass: ACCESSORY
  • Håndtak i annet design: ACCESSORY
  • Røykutgang: Topp og bakside: STANDARD
  • Risterist og askeskuff: STANDARD
  • AirSystem: STANDARD
  • CleverAir: ACCESSORY
  • Dreiesokkel m/dreibar røykstuss: ACCESSORY
  • Topplade rustfri stål: ACCESSORY
  • Varmelagrende stein: ACCESSORY

Bruks- / installasjonsansvisning

Bruks-/installasveiledning
Last ned installasjons-/bruksanvisning .pdf
Online installasjons-/bruksanvisning Online
Brukerveiledning Online
Prøvningsattest .pdf
Prøvningsattest .pdf
Ytelseserklæring .pdf

Arkitektinfo
RAIS stiller CAD-tegninger til rådighet for arkitekter og andre fagfolk til profesjonelt bruk.
For å kunne bruke våre tegninger, må du ha Autocad versjon 2000 eller versjon 14 eller lignende programvare installert i datamaskinen din.
